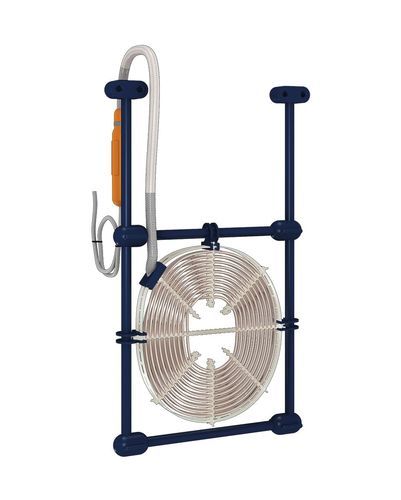

Calentador de inmersión amovible F

planode fondo de cubapuesta sin riesgo de congelamiento

Resumen del producto
Los calentadores de inmersión planos Galvatherm® – Montaje F son modelos totalmente plásticos con marco rígido, diseñados para potencias medias a altas (1–15 kW, con frecuencia 6–15 kW en variantes de alta potencia). Están pensados para grandes depósitos y pueden montarse en el borde o en el fondo, ofreciendo flexibilidad de instalación y mantenimiento sencillo.

Especificaciones técnicas

• Potencia: 1 kW a 15 kW (rango alto frecuentemente citado: 6 kW–15 kW).
• Materiales: marco central en PP o PVDF; cable calefactor recubierto de PFA (fluoropolímero).
• Elemento calefactor: cable calefactor aislado en PFA; disponible en tipos P30, P40, P90.
• Montaje: montaje en borde, montaje en fondo con soportes, o en guías (variante Montaje F).
• Normas: diseñado para cumplir EN 60519-1/2; incluye disposición para conexión a tierra.

Beneficios clave

• Diseño de montaje universal apto para distintos tipos de depósitos y configuraciones.
• El marco rígido proporciona operación estable a niveles de potencia superiores.
• Múltiples opciones de instalación: borde o fondo según las limitaciones del proceso.
• Conformidad con la norma EN 60519-1/2 e integración de conexión a tierra.

Aplicaciones principales

• Industria química: calentamiento y control de temperatura de baños químicos.
• Tratamiento de aguas: cubas de proceso y calefacción de mantenimiento.
• Calefacción de líquidos en grandes depósitos industriales: mantenimiento térmico y protección contra heladas.

Opciones y accesorios

• Prensaestopas Ø75 mm — permite 300 mm de holgura en la longitud H; ref. PP: PEPP, ref. PVDF: PEPF.
• Cuñas y calzos — para marcos PP o PVDF; ref. PP: CAPP, ref. PVDF: CAPF.
• Alargamiento de cable — cable de alimentación tipo HO5 VV-F o HO7 RN-F; cable no calefactor para salida de cuba.
• Protector desmontable para F — protector plástico perforado en PP o PVDF; ref. PP: PRPPP, ref. PVDF: PRPPF.
• Soportes para F — soportes en PP o PVDF para instalación en fondo (altura estándar 100 mm); ref. PP: PIPP, ref. PVDF: PIPF.
• Soportes de marco — soportes en PP o PVDF para fijación en borde; ref. PP: SUPP, ref. PVDF: SUPF.

Documentación
Ficha técnica e instrucciones de instalación disponibles para la variante Montaje F; consultar la documentación del producto para dimensiones, esquemas de cableado e indicaciones de instalación.

Preguntas frecuentes — extractos

• ¿Qué distingue al Montaje F? El Montaje F utiliza un marco tipo varilla rígida (Ø ≈20 mm) en PP o PVDF, proporcionando estabilidad para potencias mayores y permitiendo una instalación modular (borde o fondo).
• ¿Cuándo se recomienda el Montaje F? Para grandes depósitos que requieren opciones de montaje universales y para aplicaciones que demandan potencias elevadas (habitualmente a partir de 6 kW) y mayor estabilidad mecánica.
• ¿Cómo se realiza el mantenimiento? El marco está diseñado para desmontaje mediante clips o sistemas de fijación para reemplazar los elementos calefactores conservando el marco.

Características técnicas / especificaciones

• Marca: Galvatherm®
• Denominación comercial: Termo inmersión plano – Montaje F
• Rango de potencia: 1 kW – 15 kW (referencia comercial: 6 kW – 15 kW para variantes alta potencia)
• Materiales del marco: PP o PVDF (marco en varilla, Ø ≈20 mm)
• Elemento calefactor: cable calefactor recubierto de PFA; tipos P30, P40, P90 disponibles
• Opciones de montaje: montaje en borde, montaje en fondo con soportes, guías
• Normas y seguridad: cumple EN 60519-1/2; incluye sistema de conexión a tierra
• Accesorios: prensaestopas Ø75 mm, calzos, alargamientos de cable, protector desmontable, soportes, pies (referencias PP/PVDF indicadas arriba)
