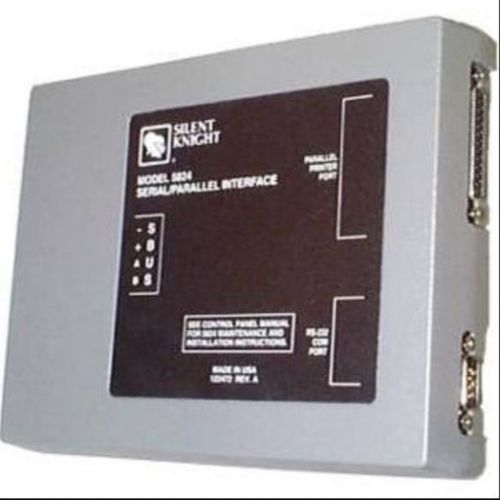

Pasarela de comunicación 005824

en serieRS-232para instalación en pared

Descripción general
Los módulos pasarela serie y paralelo permiten conectar prácticamente cualquier impresora compatible con PC a un panel de control de alarma contra incendios Silent Knight® Series (FACP) y generar informes in situ. Permiten imprimir un registro de eventos en tiempo real y generar informes claros sobre el historial de eventos y el estado de los detectores. Estos módulos también proporcionan la interfaz pasarela para comunicar con otros sistemas, como un sistema de control del edificio. El protocolo de pasarela es un flujo de datos producido por el FACP que puede usarse para mostrar eventos del sistema en un monitor de PC; permite que un sistema de control del edificio gestione eventos y silencie o reinicie el FACP y puede utilizarse para integrarse con gráficos CAD.

Características y ventajas

• Conexión de impresoras PC-compatibles estándar mediante salida paralela o serie RS-232
• Instalación rápida y sencilla; carcasa para montaje en pared
• Interruptores DIP para configurar códigos de identificación
• Notificación de falta de papel y fallos del sistema en el panel de incendios
• Permite imprimir registros de eventos en tiempo real y generar informes con marca de fecha/hora
• El protocolo pasarela transmite eventos FACP para visualización e integración con sistemas de control de edificios y gráficos CAD
• Compatible con software de anunciador gráfico basado en PC

Certificaciones

• NFPA 72 y NFPA 101
• UL Listed
• CSFM 7165-0559:0502
• MEA: 429-92-E Vol 9
• FM Approved

Aplicaciones y notas
Utilice los módulos pasarela serie y paralelo para proporcionar salidas de impresora y encaminar los flujos de eventos del FACP hacia PC o sistemas de control del edificio. Se pueden ubicar múltiples módulos a lo largo de una instalación para admitir impresoras colocadas estratégicamente e interfaces pasarela distribuidas. El protocolo pasarela proporciona transmisión de eventos para visualización e integración de control, incluida la capacidad de silenciar o reiniciar el FACP desde un sistema interconectado.

Especificaciones técnicas

• Nombre del producto: Serial and Parallel Gateway Module
• Número de producto (sitio interno): P1903246
• ID de producto: 349501
• Marca(s): Farenhyt; Gamewell-FCI; Silent Knight
• Carcasa: Carcasa plástica para montaje en pared
• Salidas: Salida paralela y serie RS-232
• Compatibilidad de impresora: Impresoras estándar compatibles con PC
• Indicadores / señalización: Falta de papel y fallo del sistema señalizados en el panel de incendios
• Configuración: Interruptores DIP para establecer códigos de identificación
• Informes: Registro de eventos e informes con marca de fecha/hora
• Interfaces: Protocolo pasarela para mostrar eventos en monitor PC; puede integrarse con sistemas de control de edificios y gráficos CAD; compatible con software de anunciador gráfico basado en PC
• Montaje: Montaje en pared
