Manguera hidráulica CPB Mine

para hidrocarburospara aguade acero

Descripción del producto

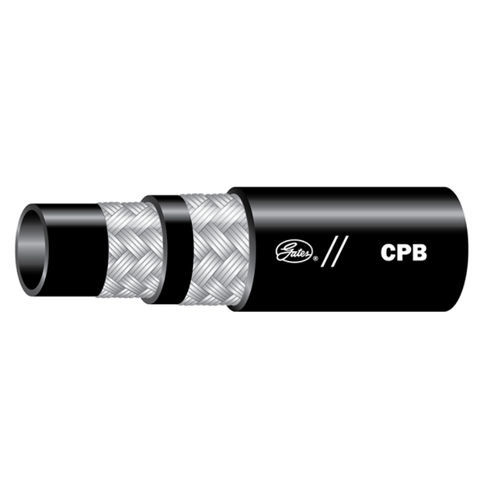

Recomendado para líneas hidráulicas de alta presión en equipos de minería longwall y sistemas de soporte de techo. Adecuado para fluidos a base de petróleo o emulsiones acuosas. Construcción con trenza de dos hilos y presiones de servicio estática y dinámica indicadas en la manguera.

Características clave

• Diseñado para líneas hidráulicas de alta presión en equipos longwall y sistemas de soporte de techo, para fluidos a base de petróleo o emulsiones acuosas.
• Racores: MegaCrimp™ (-4, -6, -8, -12, -16, -20) y GSP (-24, -32).
• La presión de trabajo dinámica según BCS174 tiene en cuenta las frecuentes sobrepresiones en servicio.
• La cubierta MegaTuff™ aporta una resistencia a la abrasión notablemente mayor y mejor resistencia al ozono/intemperie (ensayo de abrasión ISO 6945).
• Ensayos de cualificación: 100 000 ciclos de impulsos al 133 % de la presión de trabajo dinámica.
• La presión de trabajo estática se aplica a circuitos con pocas variaciones de presión y permite índices admisibles superiores.
• BCS174 indica que los circuitos hidráulicos internos en los sistemas de soporte de techo operan en condiciones casi estacionarias con poca carga dinámica; las mangueras pueden aceptar mayores índices estáticos.
• Según EN 853 2SN: la presión de trabajo estática admisible es aproximadamente una relación de 1:2,5 respecto a la presión de rotura.
• Presiones de rotura referenciadas a la especificación EN (nota: Gates aplica presiones mínimas de rotura más altas).
• Especificado como superior en ciertos aspectos frente a los requisitos SAE e ISO.

Variantes / Todas las piezas (tabla)
N.º de pieza | N.º de producto | Descripción | Diámetro interior (in) | Diámetro interior (mm) | Diámetro exterior (in) | Diámetro exterior (mm)
70764/4CPB XREEL | 46572548 | 70764 4CPBXREEL | 0.25 | 6.4 | 0.59 | 15
70765/6CPB XREEL | 46572549 | 70765 6CPBXREEL | 0.375 | 9.5 | 0.74 | 18.8
70766/8CPB XREEL | 46572550 | 70766 8CPBXREEL | 0.5 | 12.7 | 0.87 | 22.1
70767/12CPB XREEL | 46572551 | 70767 12CPBXREEL | 0.75 | 19.1 | 1.15 | 29.2
70768/16CPBP XREEL | 46572552 | 70768 16CPBXREEL | 1.0 | 25.4 | 1.48 | 37.6
20CPB XCTN | 46572553 | 20CPBXCTN | 1.25 | 31.8 | 1.87 | 47.5
24CPB X50FT | 46574525 | 24CPBX50FT | 1.5 | 38.1 | 2.11 | 53.6
32CPB X50FT | 46574526 | 32CPB X 50FT | 2.0 | 50.8 | 2.62 | 66.5

Especificaciones técnicas

• Construcción: Manguera hidráulica con trenza de dos hilos (configuración EN 853 2SN).
• Aplicaciones: Equipos longwall, sistemas de soporte de techo, líneas hidráulicas de alta presión.
• Fluidos: Fluidos a base de petróleo o emulsiones acuosas.
• Compatibilidad de racores: MegaCrimp™ (-4, -6, -8, -12, -16, -20) y GSP (-24, -32).
• Normas y ensayos: EN 853 2SN para presión de trabajo estática; ISO 6945 para ensayo de abrasión; calificación incluye 100 000 ciclos de impulsos al 133 % de la presión de trabajo dinámica.
• Notas de rendimiento: La cubierta MegaTuff™ incrementa la resistencia a la abrasión y mejora la resistencia al ozono/intemperie.
• Comportamiento de presión: Presión de trabajo dinámica (BCS174) para sobrepresiones frecuentes; presión de trabajo estática para circuitos casi estacionarios.
• Comparativo: Presiones de rotura referenciadas según EN; especificado para exceder aspectos relevantes de SAE e ISO.
