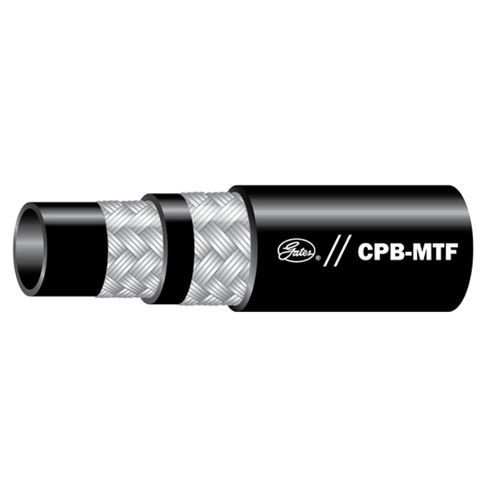

Manguera hidráulica CPB Mine - MegaTuff™

para hidrocarburospara aguade acero

Descripción
Recomendado para líneas hidráulicas de alta presión en equipos de longwall y sistemas de sostenimiento del techo. Apto para fluidos a base de petróleo o emulsiones acuosas. Construcción trenzada de dos hilos con calificaciones de presión estática y dinámica, indicadas en la manguera.

Puntos clave

• Aplicación: líneas hidráulicas de alta presión en equipos de longwall y sistemas de sostenimiento del techo.
• Fluidos aprobados: fluidos a base de petróleo o emulsiones acuosas.
• Acoplamientos: compatible con MegaCrimp™ (-4, -6, -8, -12, -16, -20) y GSP (-24, -32).
• Resistencia a la abrasión: MegaTuff™ proporciona hasta 300× más vida útil frente a mangueras estándar en ensayos de abrasión manguera-a-manguera y manguera-a-metal según ISO 6945.
• Calificación: probado a 100.000 ciclos de impulso al 133 % de la presión de trabajo dinámica.
• Normas: EN 853 2SN (la presión de trabajo estática aproxima una relación 1:2,5 respecto a la presión de estallido); referencia BCS174 para circuitos de sostenimiento casi en régimen estacionario; comparaciones con especificaciones SAE e ISO.

Características y beneficios

• La construcción trenzada de dos hilos proporciona calificaciones estáticas y dinámicas distintas, adecuada para circuitos hidráulicos de sostenimiento con poca carga dinámica (BCS174).
• Diseñada para una larga vida útil en condiciones abrasivas comunes en minería y para una mejor resistencia al ozono y a la intemperie.

Variantes de piezas disponibles

• Part # | Product # | Description | Inside Diameter (in) | Inside Diameter (mm) | Outside Diameter (in) | Outside Diameter (mm)
• 70642/4CPB-MTF XREEL | 46571451 | 70642 4CPB-MTFXREEL | 0.25 | 6.4 | 0.59 | 15
• 70643/6CPB-MTF XREEL | 46571452 | 70643 6CPB-MTFXREEL | 0.375 | 9.5 | 0.74 | 18.8
• 70644/8CPB-MTF XREEL | 46571453 | 70644 8CPB-MTFXREEL | 0.5 | 12.7 | 0.87 | 22.1
• 70645/12CPB-MTF XREEL | 46571454 | 70645 12CPB-MTFXREEL | 0.75 | 19.1 | 1.17 | 29.7
• 70646/16CPB-MTF XREEL | 46571455 | 70646 16CPB-MTFXREEL | 1.0 | 25.4 | 1.48 | 37.6
• 70647/20CPB-MTF XCTN | 46571456 | 70647 20CPB-MTFXCTN | 1.25 | 31.8 | 1.87 | 47.5
• 10CPB-MTF XREEL | 46574500 | 10CPB-MTFXREEL | 0.625 | 15.9 | 0.99 | 25.1
• 24CPB-MTF XCTN | 46574426 | 24CPB-MTFXCTN | 1.5 | 38.1 | 2.11 | 53.6
• 32CPB-MTF XCTN | 46574427 | 32CPB-MTFXCTN | 2.0 | 50.8 | 2.62 | 66.5

Especificaciones técnicas

• Aplicación recomendada: líneas hidráulicas de alta presión en equipos de longwall y sistemas de sostenimiento del techo.
• Construcción: manguera trenzada de dos hilos con calificaciones de presión estática y dinámica.
• Fluidos aprobados: fluidos a base de petróleo o emulsiones acuosas.
• Compatibilidad de acoplamientos: MegaCrimp™ (-4, -6, -8, -12, -16, -20) y GSP (-24, -32).
• Resistencia a la abrasión: hasta 300× más vida útil vs. manguera estándar según ISO 6945.
• Pruebas de calificación: 100.000 ciclos de impulso al 133 % de la presión de trabajo dinámica.
• Normas y clasificaciones: EN 853 2SN; referencia BCS174 para circuitos en casi estado estacionario; comparaciones con especificaciones SAE e ISO.
• Tamaños/variantes disponibles: ver Variantes de piezas disponibles para números de pieza y datos dimensionales.
