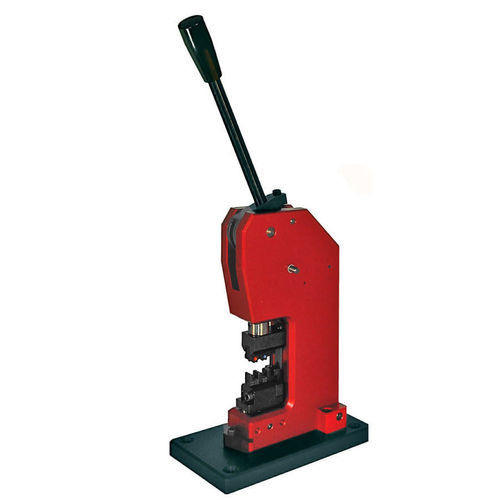

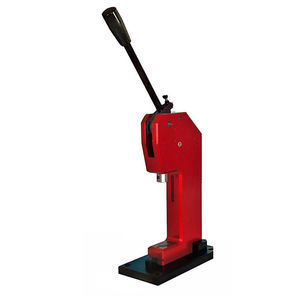

Prensa manual CR 10

con control manualde enganchede engaste

Descripción del producto
Prensa de palanca manual para el crimpado y ensamblaje de componentes con precisión constante y bajo esfuerzo del operario.

• Movimiento ergonómico que permite una mayor fuerza de prensado con un esfuerzo muscular mínimo
• Posicionamiento fácil y preciso de las piezas en las herramientas
• Fabricación de portaherramientas a medida disponible para sus herramientas de crimpado
• Compatible con muchas herramientas de distintos fabricantes
• Portaherramientas intercambiable para cambios rápidos
• Ajuste rápido y preciso de la posición cerrada de las herramientas
• Cierre de retorno integrado
• Contador de carreras opcional

Tabla de dimensiones
1 — 22 mm
2 — 17 mm
3 — 76 mm
Peso — 3 kg

Accesorios

• WEZAG
• WEZAG (segunda variante)
• Contador de carreras mecánico
• Portaherramientas (parte superior/inferior) para Pressmaster, AMP, etc.

Especificaciones técnicas

• Tipo de prensa: Prensa de palanca manual
• Funcionamiento: Operada manualmente
• Voladizo: 22 mm
• Altura de instalación: 76 mm
• Recorrido: 17 mm
• Fuerza máxima de prensado en punto muerto inferior: 12 kN
• Fuerza máxima permitida en la palanca: 200 N
• Agujero de localización: Ø10 H7
• Sujetado de la pieza: Tornillo de sujeción
• Tipo de dirección: Circular
• Guía antitorción: Antitorción con juego ± 0,1 mm
• Posición de la palanca de mano: Central
• Color estándar: Rojo anodizado
• Peso: 3 kg
