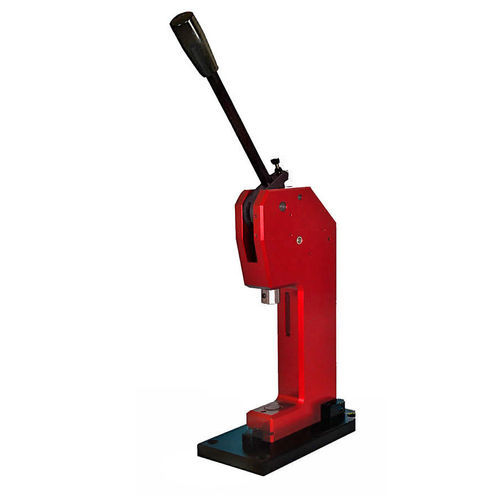

Prensa manual CR10/H50de enganchepara ensamblajede engaste
Añadir a mis favoritos
Añadir al comparador
Características
- Accionamiento
- manual
- Función
- de enganche, para ensamblaje, de prueba
- Aplicaciones
- para aplicaciones industriales, para conector eléctrico
- Estructura
- de palanca
- Sistema de mando
- de control manual
- Fuerza
12 tf
- Apertura
22 mm
(1 in)- Carrera
17 mm
(0,669 in)- Peso
3 kg
(7 lb)- Altura total
Mín.: 13 cm
(5 in)Máx.: 13 cm
(5 in)
Descripción
Descripción del producto
Aplicaciones
Tabla de dimensiones
1: 22 mm
2: 17 mm
3: 126 mm
Peso: 3,2 kg
Especificaciones técnicas
Opciones y accesorios
- Una unión de componentes con precisión y velocidad constantes empleando mínima fuerza muscular.
- Movimientos de trabajo ergonómicos y mayor fuerza de prensado.
- Posicionamiento fácil y preciso de las piezas en las herramientas.
- Portaherramientas intercambiable compatible con muchos fabricantes.
- Cierre de retorno integrado y contador de carreras opcional.
Aplicaciones
- Crimpado y prensado de conectores y terminales eléctricos
- Operaciones de montaje y unión en celdas de producción
- Pruebas de utillaje y fijación en I+D y laboratorios
- Series pequeñas y trabajos de producción manual
Tabla de dimensiones
1: 22 mm
2: 17 mm
3: 126 mm
Peso: 3,2 kg
Especificaciones técnicas
- Modelo: CR10/H50
- Tipo de prensa: Prensa de palanca manual
- Accionamiento: Manual
- Voladizo: 22 mm
- Altura de instalación: 126 mm
- Carrera: 17 mm
- Fuerza máxima de prensado en PMS: 12 kN
- Fuerza máxima permitida en la palanca: 200 N
- Taladro de ubicación: Ø10 H7
- Sujeción de la herramienta: Tornillo de apriete
- Tipo de guía: Circular
- Guía antitorsión: Antitorsión con juego ±0,1 mm
- Posición de la palanca manual: Centro
- Color estándar: Rojo anodizado
- Peso: 3,2 kg
Opciones y accesorios
- Fabricación de soportes a medida para sus herramientas de crimpado
- Portaherramientas intercambiables para cambios rápidos
- Contador de carreras opcional para control de procesos
- Compatibilidad con múltiples fabricantes para facilitar la integración
