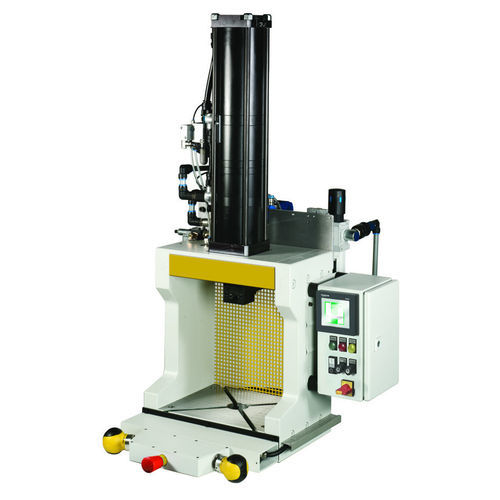

Prensa hidroneumática 500 HPPV

Tipo H

Producto
Prensa hidroneumática en bastidor en H con fuerza de prensado de 500 kN. Esta ficha incluye planos de dimensiones, variantes de carrera/curso y los equipos opcionales de control y seguridad.

Tabla de dimensiones
A2: 826
B: 871
C: 670
D: 450
E: 185
X: 360
Y: 1660

Variantes de carrera

• X1 = carrera 50 mm con recorrido de potencia 12 mm
• X1 = carrera 100 mm con recorrido de potencia 12 mm (longitud de carrera especial bajo pedido)
• X1 = carrera 50 mm con recorrido de potencia 6 mm
• X1 = carrera 100 mm con recorrido de potencia 6 mm

Accesorios

• Serie SE para control de seguridad de dos manos simple
• Pulsador de pie cableado con conector para SpiceFlex / D-Con
• Control de seguridad de dos manos ZS08
• Control de seguridad de dos manos ES07
• SpiceFlex modular

Especificaciones técnicas

• Tipo de prensa: prensa hidroneumática en bastidor en H
• Operación: control (opcional)
• Altura de instalación: 360 mm
• Ancho de instalación: 450 mm
• Carrera / recorrido de potencia: 50 mm / 6 mm (opciones posibles) — variantes alternativas: 50 mm / 12 mm, 100 mm / 6 mm, 100 mm / 12 mm
• Fuerza de prensado (recorrido de potencia): 500 kN
• Fuerza de prensado (avance): 14 kN
• Fuerza de tracción (retroceso): 13 kN
• Generación de fuerza: cilindro hidropneumático
• Presión de servicio: 6 bar
• Agujero de ubicación: Ø 40 H7
• Pieza de sujeción: pieza de sujeción desmontable
• Guía anti-torsión: guía de columnas
• Manguito de conexión: 1/2"
• Control de seguridad dos manos ZS08: opcional
• Control de seguridad Spice Flex: opcional
• Color estándar: RAL 7035
• Peso: 520 kg
