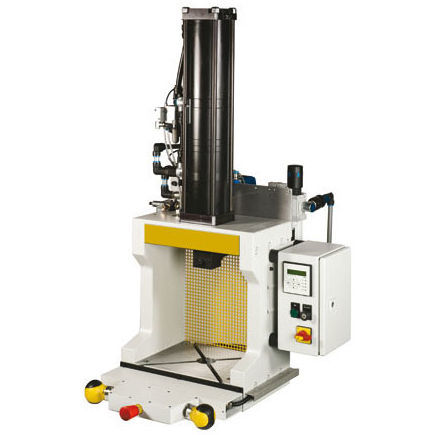

Prensa hidroneumática 150 HPPV

de producciónde enganchepara aplicaciones industriales

Descripción general
Prensa hidroneumática en bastidor en H, modelo presentado con una fuerza de prensado de 150 kN. Adecuada para aplicaciones industriales de producción y montaje que requieren alta fuerza generada por un sistema hidroneumático. Opciones de control y configuraciones de seguridad disponibles para integración en líneas de producción.

Tabla de dimensiones
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Variantes base disponibles

• X1 = carrera 50 mm con carrera de potencia 6 mm
• X1 = carrera 100 mm con carrera de potencia 6 mm
• X1 = carrera 50 mm con carrera de potencia 12 mm
• X1 = carrera 100 mm con carrera de potencia 12 mm, longitudes de carrera especiales bajo pedido

Accesorios (ejemplos)

• Control de seguridad de dos manos ES07
• SpiceFlex modular
• Serie SE para control de seguridad de dos manos simple
• Pedal cableado con conexión de enchufe para SpiceFlex / D-Con
• Control de seguridad de dos manos ZS08

Notas
El área de descargas contiene paquetes técnicos y archivos ZIP para diferentes configuraciones (variantes con ZS07 o SpiceFlex, y diferentes combinaciones de carrera/carrera de potencia).

Especificaciones técnicas

• Modelo/Serie: HPPV
• Tipo de prensa: Prensa hidroneumática en bastidor en H
• Funcionamiento: Con control (opcional)
• Altura de instalación: 303 mm
• Ancho de instalación: 353 mm
• Carrera / carrera de potencia: 50 mm / 6 mm (12 mm y otras longitudes disponibles a pedido)
• Fuerza de prensado (carrera de potencia): 150 kN
• Fuerza de prensado (aproximación): 6,5 kN
• Fuerza de desenganche (retroceso): 6,2 kN
• Generación de fuerza: Cilindro hidropneumático
• Presión de trabajo: 6 bar
• Agujero de posicionamiento: Ø 25 H7
• Sujeción de la pieza: Pieza de sujeción extraíble
• Guía antitorsión: Guía de columnas
• Manguera de conexión: 1/2''
• Control de seguridad dos manos ZS08: Opcional
• Control de seguridad Spice Flex: Opcional
• Color estándar: RAL 7035
• Peso: 420 kg
