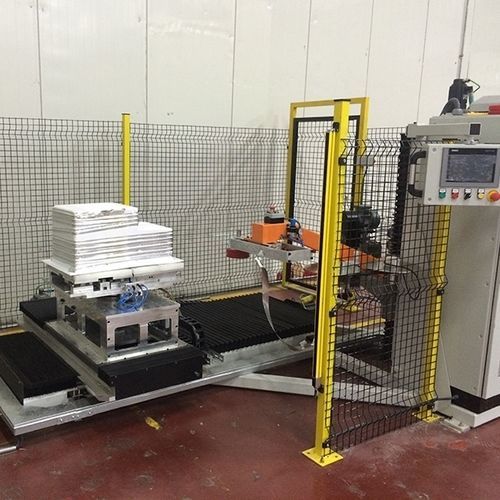

Máquina de bobinado automática

de procesocon sistema de cortede armarios frigoríficos

Esta máquina está diseñada y fabricada para envolver automáticamente el tubo evoperador de aluminio en el exterior del armario de plástico termoformado o los armarios de aluminio de frigoríficos y congeladores. Áreas de uso común para la sección de congelador del refrigerador estático, congeladores verticales termoformado gabinetes de plástico, congeladores de pecho gabinetes de chapa de aluminio. Grupo expansor Abridor de bobinas de tubo de aluminio, enderezadora, alimentación, unidad de forma en D, unidad de corte de tubo, unidad de cinta y cabezal de rodillo. Flujo del proceso de la máquina De acuerdo con las dimensiones del armario configurado en el sistema PLC, el tubo de aluminio se alimenta automáticamente y el operario fija el tubo y la cinta al armario manualmente e inicia la operación, que continúa automáticamente hasta el final del ciclo. El producto acabado se descarga manualmente. Los sistemas trabajan en movimiento controlado y esto asegura una calidad de envoltura muy precisa alrededor del armario eliminando cualquier deformación en la superficie del armario especialmente en las esquinas para alcanzar la superficie lisa requerida. La máquina puede utilizarse para armarios de diferentes dimensiones. Para modelos completamente diferentes, el tiempo medio de preparación para el cambio de molde es de unos 15 minutos. Para los modelos de la misma anchura, se puede utilizar el mismo molde y cambiar los insertos, con un tiempo medio de cambio de insertos de unos 5 minutos. La infraestructura de PLC es la nueva generación de sistemas Siemens controlados por movimiento. Se pueden integrar los sistemas de seguridad necesarios. La prescripción está disponible en pantalla táctil. Los componentes neumáticos son Festo, los equipos y componentes de seguridad son PILLZ, los sistemas lineales son INA.
