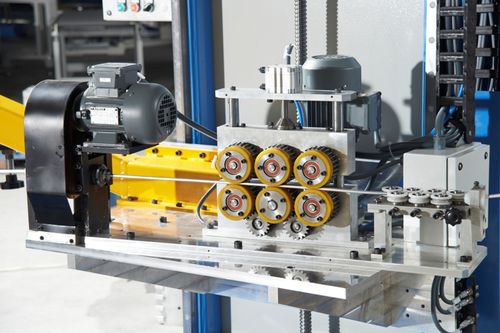

Máquina de bobinado de cinta

de tubospara fabricación de tubosde proceso

Esta máquina está diseñada y fabricada para envolver automáticamente el tubo de aluminio exterior del armario de plástico termoformado o los armarios de aluminio de frigoríficos y congeladores. Áreas de uso común para la sección de congelador del refrigerador estático, pecho congeladores gabinetes de hoja de aluminio para max 200 litros dimensiones. Estructura de la máquina - Servoejes Z, R Grupo expansor Abridor de bobina de tubo de aluminio, enderezador, alimentación, unidad de forma D, tubo unidad de corte de tubos, unidad de cinta y cabezal de rodillos. Flujo del proceso de la máquina De acuerdo con las dimensiones de la cabina configurada con el sistema PLC; el tubo de aluminio se alimenta automáticamente y el operador fijará el tubo y la cinta a la cabina manualmente e iniciará la operación que continuará automáticamente hasta el final del ciclo. El producto acabado se descarga manualmente. Mediante el control del servomotor, el paso de bobinado requerido puede ajustarse y llevarse a cabo con precisión La máquina se puede utilizar para diferentes dimensiones de gabinete con sólo cambiar el molde. El tiempo medio de preparación para el cambio de molde es de unos 15 minutos. La infraestructura del PLC es la nueva generación de sistemas controlados por movimiento de Siemens. Se pueden integrar los sistemas de seguridad necesarios. La prescripción está disponible en pantalla táctil. Los componentes neumáticos son Festo, los equipos y componentes de seguridad son PILLZ, los sistemas lineales son INA.
