Sistema de acondicionamiento para muestras de gas Py-ReX

Resumen

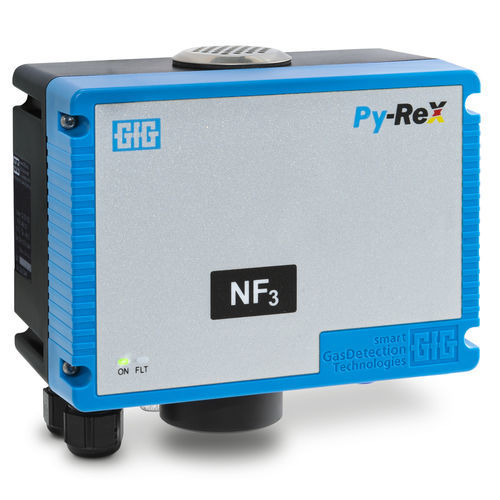

El módulo pirolizador por filamento Py-ReX es un accesorio para el detector de gas D-ReX PoS que permite la detección extractiva de gases demasiado tóxicos o electroquímicamente inactivos para una medición directa. El módulo utiliza la bomba integrada del D-ReX PoS para aspirar la muestra de gas a través de un filamento calentado dentro de un tubo de cuarzo, convirtiendo el gas objetivo en una especie medible por el sensor electroquímico.

Detección de gas con un pirolizador
El Py-ReX se instala entre el punto de muestreo y el detector de gas. La bomba del D-ReX PoS extrae la muestra que atraviesa el pirolizador; tras la pirolisis, el gas convertido se entrega al sensor D-ReX para su análisis. Esta configuración amplía el rango de gases detectables para monitorización de procesos y aplicaciones de seguridad.

¿Cómo funciona la pirolisis?
Un filamento dentro de un tubo de vidrio de cuarzo se calienta a una temperatura específica según el gas. Al contactar con el filamento caliente, el gas objetivo se descompone en una especie diferente que el detector puede medir. La concentración de la especie medida se utiliza para calcular la concentración del gas objetivo según parámetros de calibración.

¿Qué gases se pueden detectar?
El Py-ReX está optimizado para gases de inertización a base de flúor, comunes en la fabricación de semiconductores y procesos industriales relacionados. También puede detectar ciertos gases inertes no fluorados (ejemplo: 1,2-dicloroeteno). Las especies medidas típicas incluyen productos convertidos de C2H2Cl2, C4F6, C5F8, CH3F, NF3 y SF6.

En pocas palabras: equipo y características

• Método de pirolisis: pirolisis por filamento (filamento en tubo de cuarzo)
• Modo de operación: muestreo extractivo usando la bomba integrada de D-ReX PoS
• Comunicación: salida 4-20 mA
• Indicadores de estado: 2 LED bicolores
• Montaje: carcasa para riel DIN (TS35)
• Longitud máxima de la línea de muestreo: hasta 30 m
• Monitoreo de corriente de calentamiento disponible en D-ReX PoS
• Opcional: Monitoreo de integridad de línea vía D-ReX PoS

Gases medidos (ejemplos)
C2H2Cl2 — 1,2-dicloroeteno (DCE); C4F6 — hexafluorobutadieno; C5F8 — octafluorociclopenteno; CH3F — fluorometano; NF3 — trifluoruro de nitrógeno; SF6 — hexafluoruro de azufre

Especificaciones técnicas

• Diseñado como módulo adicional para D-ReX PoS usando la bomba integrada para muestreo extractivo
• Pirolizador por filamento: filamento calentado dentro de un tubo de cuarzo con control de temperatura específico por gas
• Instalado entre el punto de muestreo y el detector de gas
• Convierte el gas objetivo en un gas medible; la concentración medida se utiliza para calcular la concentración del objetivo
• Salida de comunicación: 4-20 mA
• Indicadores visuales: 2 LED de estado
• Carcasa: riel DIN (TS35)
• Longitud máxima de la línea de muestreo: hasta 30 m
• Monitoreo de corriente de calentamiento implementado en D-ReX PoS
• Monitoreo de integridad de línea opcional disponible en D-ReX PoS
• Enfoque de aplicación: principalmente gases de inertización a base de flúor en fabricación de semiconductores; también ciertos gases inertes no fluorados
