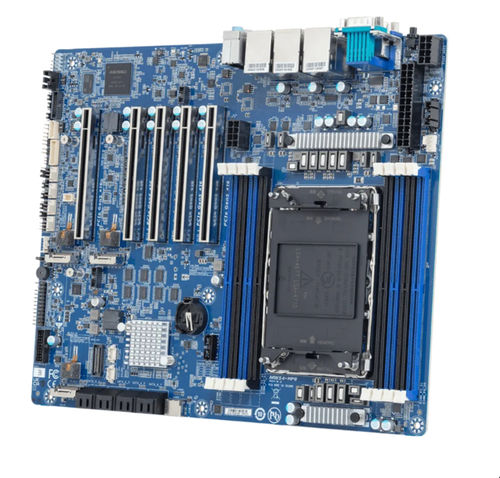

Placa madre ATX MW54-HP0

Intel® XeonIntel®DDR5 SDRAM

Descripción general
La MW54-HP0 es una placa base ATX para estaciones de trabajo compatible con un único procesador Intel® Xeon® 600. Proporciona una plataforma equilibrada para CPUs con alto número de núcleos, E/S ampliadas y memoria DDR5 para cargas profesionales como ingeniería, desarrollo de IA, ciencia de datos y creación multimedia.

Puntos clave

• Soporte de procesador Intel® Xeon® 600 mono-socket (LGA 4710-2)
• Soporte DDR5 4 canales RDIMM / MRDIMM — 8 ranuras DIMM (hasta 4 TB según configuración)
• 2 × LAN 2.5Gb/s (Intel® I226-LM) + 1 × LAN de gestión 1 Gb
• 8 × puertos SATA de 7 pines y 3 × M.2 2280 (PCIe Gen4 x4)
• 5 × ranuras PCIe Gen5 x16 (líneas proporcionadas por la CPU)

Posicionamiento de la plataforma
Optimizada para cálculo multinúcleo y cargas avanzadas de IA (soporte AMX-FP16 en CPUs compatibles), la plataforma ofrece más líneas PCIe Gen5 (hasta 128 líneas CPU PCIe 5.0 en SKUs seleccionados), memoria DDR5 de alta capacidad (MRDIMM en SKUs seleccionados) y funciones de almacenamiento nativas (NVMe CPU, VROC, SATA del chipset).

Pedidos y embalaje
Números de pedido: Retail 9MW54HP0MR-000-1*; Bulk 9MW54HP0NR-000-1*. Contenido retail: 1 × MW54-HP0, 1 × protector I/O, 2 × carriers, 3 × disipadores M.2. Cartón bulk: 10 unidades.

Diagrama y visuales
La página del producto incluye diagrama de bloques e ilustraciones que muestran la disposición de ranuras, ubicaciones M.2 y posiciones de E/S para integración y planificación del sistema.

Notas
La disponibilidad de funciones varía según el SKU de CPU. Las especificaciones son orientativas y pueden cambiar por el fabricante.

Especificaciones técnicas

• Modelo: MW54-HP0 (Rev. 1.x)
• Factor de forma (An×Pr mm): ATX, 304.8 × 244
• CPU: Procesador Intel® Xeon® 600 para estaciones de trabajo, mono-procesador, TDP hasta 350W
• Socket: 1 × LGA 4710-2 (Socket E2)
• Chipset: Intel® W890
• Memoria: 8 × ranuras DIMM; DDR5 RDIMM / MRDIMM; RDIMM hasta 6400 MT/s (1DPC) o 5200 MT/s (2DPC); MRDIMM hasta 8000 MT/s (1DPC, SKUs seleccionados)
• Capacidad máxima memoria: hasta 4 TB (depende de configuración y SKUs)
• LAN: 2 × 2.5Gb/s (Intel® I226-LM); 1 × LAN de gestión 10/100/1000 Mbps
• Vídeo: ASPEED® AST2600 BMC integrado — 1 × VGA
• Audio: Realtek® ALC897 HD Codec; soporta 2/4/5.1/7.1; 3 × conectores de audio
• Almacenamiento: 8 × SATA 7 pines (PCH); 3 × M.2 2280 (PCIe Gen4 x4, PCH)
• RAID: Intel® SATA RAID 0/1/10/5; header VROC onboard
• Expansión PCIe: 5 × PCIe Gen5 x16 (líneas CPU)
• I/O interno: 24-pin ATX, 2 × 8-pin ATX 12V, conector ventilador CPU, 4 × conectores ventilador sistema, header audio frontal, header USB 3.2 Gen2x2 (Type-E), header USB 3.2 Gen1, conector VROC, header TPM, PMBus, IPMB
• I/O trasero: 1 × USB 3.2 Gen2x2 (Type-C), 5 × USB 3.2 Gen2 (Type-A), 1 × VGA, 1 × puerto serie, 2 × RJ45 LAN, 1 × LAN de gestión, 3 × conectores audio, 1 × botón ID
• Seguridad: header TPM (SPI) — kit TPM 2.0 opcional CTM012 (módulo vendido por separado)
• Gestión de placa: ASPEED® AST2600 BMC; GIGABYTE Management Console
• Conectores PSU: 1 × 24-pin ATX; 2 × 8-pin ATX 12V
• Condiciones de operación: 10°C a 40°C; humedad operativa 8%–80% sin condensación
• Dimensiones embalaje (retail): 360 × 330 × 80 mm; carton: 674 × 424 × 385 mm; qty/carton: 10
• Referencias: Retail 9MW54HP0MR-000-1*; Bulk 9MW54HP0NR-000-1*; I/O shield 12AIO-MW53HP-10R; disipador M.2 12SP2-11000E-00GR
