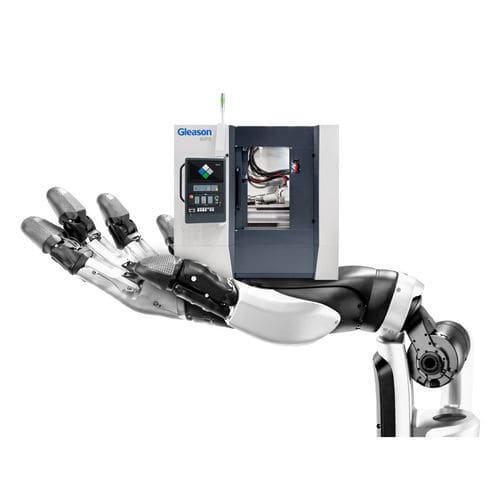

Máquina talladora por generación CNC 80PS

horizontal

Resumen
La 80PS está diseñada para power skiving, hobbing y fresado de perfil de engranajes internos y externos de pequeño tamaño. Se entrega con un paquete de configuración optimizado para la fabricación de engranajes para robótica humanoide.

Aplicaciones
La 80PS mecaniza engranajes internos y externos empleados en reductores de onda (strain wave/harmónicos), trenes planetarios y reductores cicloidales para robots humanoides, así como otras aplicaciones de engranajes de alta precisión y dimensiones reducidas.

Hobbing y power skiving en una sola máquina
La 80PS puede convertirse a modo hobbing en menos de dos minutos, permitiendo elegir el proceso más adecuado y económico según la aplicación.

Mecanizado de piezas exigentes
Componentes delgados y delicados con dentados internos o externos pueden mecanizarse mediante power skiving o hobbing controlando deformaciones y desviaciones dimensionales en tolerancias estrictas.

Sistema completo de alta precisión
Suministrada como solución completa: máquina preconfigurada, utillajes de sujeción adaptados y herramientas de carburo de alta precisión para hobbing y power skiving, para obtener transmisiones precisas y duraderas.

Datos técnicos
Diámetro máx. pieza engranaje exterior: 80 mm
Diámetro máx. de volteo para engranaje interno: 150 mm
Diámetro máx. de cabeza para engranaje interno: 120 mm
Módulo máx.: 1,5 mm

Características / especificaciones

• Modelo: 80PS
• Procesos: power skiving, hobbing, fresado de perfil
• Diseñada para engranajes robóticos internos y externos pequeños (strain wave/armónico, planetario, cicloidal)
• Conversión rápida a hobbing: menos de 2 minutos
• Adecuada para componentes de paredes finas y geometrías delicadas con control estricto de tolerancias
• Suministrada como sistema completo con utillajes de sujeción adaptados y herramientas de carburo
• Diámetro exterior máx.: 80 mm
• Diámetro de volteo interno máx.: 150 mm
• Diámetro de cabeza interno máx.: 120 mm
• Módulo máx.: 1,5 mm
