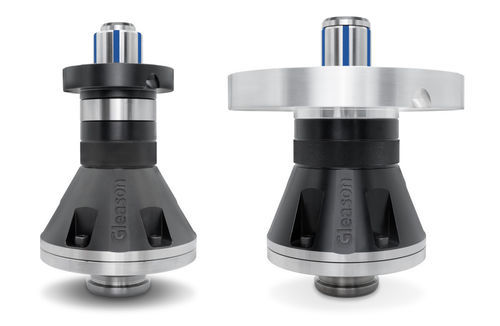

Columna de fijación modular Quik-Flex®Plus

de fijación

Descripción
El sistema de sujeción modular Gleason se compone de módulos estandarizados para ofrecer precisión y flexibilidad en la configuración. El sistema admite sujeción por diámetro interior (ID), diámetro exterior (OD) y sujeción entre centros, y puede suministrarse con o sin interfaz de cambio rápido (Quik-Flex®Plus). Los componentes modulares se seleccionan según la geometría de la pieza, posibles contornos interferentes y el proceso de fabricación.

Sujeción ID
El programa modular para sujeción interior abarca diámetros internos de 20 a 120 mm. Los módulos individuales (mandriles, adaptadores, elementos de localización) se seleccionan según las características de la pieza y las restricciones de interferencia. La sujeción ID está disponible en ejecución estándar y en versión Quik-Flex®Plus de cambio rápido.

Sujeción ID de cambio rápido
La interfaz Quik-Flex®Plus permite cambios de utillaje rápidos manteniendo alta repetibilidad. Está diseñada para reducir tiempos de inactividad en producciones de pequeñas y medias series y en cambios frecuentes de piezas.

Sujeción OD
Para ejes, los mandrinos de expansión están disponibles en siete tamaños modulares que cubren diámetros de 3 a 120 mm. Los mandrinos proporcionan efecto de estiramiento axial y son compatibles con dispositivos comunes de cambio. Existen diferentes topes axiales para posicionamiento preciso en sentido axial.

Sujeción entre centros
Cuando no es aplicable la sujeción ID u OD, las piezas pueden sujetarse entre centros. Las puntas de precisión del programa estándar cubren hasta 180 mm de diámetro; otros tamaños se suministran bajo pedido. Hay soluciones entre centros para piezas largas o aplicaciones con pares elevados.

Solución adecuada
Gleason configura sistemas de sujeción modulares según las especificaciones del cliente, basándose en una amplia experiencia en fabricación de engranajes y tecnologías de sujeción. El concepto modular facilita la adaptación a interfaces de máquina y es apto para aplicaciones dentadas y no dentadas en diferentes marcas de máquinas.

Variantes / Módulos

• Módulos de sujeción ID (20–120 mm)
• Módulos ID Quik-Flex®Plus de cambio rápido
• Mandrinos de expansión OD (7 tamaños modulares, 3–120 mm)
• Módulos de puntas de precisión para sujeción entre centros (hasta 180 mm)
• Módulos y adaptadores de interfaz de cambio común / quick-change

Multimedia

• QFS Quick Flex System - Modular Workholding for ID Clamping
• QFS Quick Flex System - Modular Workholding for OD Clamping

Especificaciones técnicas

• Arquitectura modular basada en componentes estandarizados para configuración y repetibilidad
• Rango ID: 20–120 mm
• Rango OD (mandrinos de expansión): 3–120 mm (7 tamaños modulare s)
• Mandrinos OD con efecto de estiramiento axial
• Sujeción entre centros: puntas de precisión hasta 180 mm (programa estándar); otras medidas bajo pedido
• Opción de cambio rápido: Quik-Flex®Plus para cambios rápidos manteniendo precisión
• Apto para sujeciones ID, OD y entre centros; componentes seleccionables según contornos y proceso
• Compatibilidad con múltiples fabricantes de máquinas; adaptadores de interfaz disponibles
