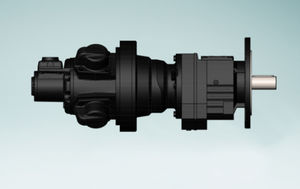

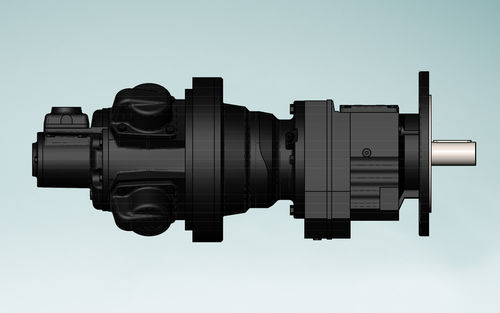

Motor neumático de pistones RM410 series

para altas cargascompactolubricado

Resumen del producto
El motor neumático de pistones GLOBE RM410 puede combinarse con una de nuestras cajas de engranajes coaxiales estándar cuando se necesita una velocidad de salida menor y/o un par de salida mayor. Gracias a la amplia gama de relaciones de reducción, el accionamiento puede ajustarse con precisión a la aplicación.
En función de la velocidad requerida, el par y la configuración de montaje, seleccionamos la combinación de motor y caja de cambios más adecuada.

Puntos clave

• Amplio rango de par según las variantes de caja (ver tabla de especificaciones)
• Nueve relaciones de caja disponibles para adaptar velocidad y par a la aplicación
• Diseño de caja coaxial para una instalación compacta en línea
• Selección basada en la velocidad, el par y la configuración de montaje requeridos

Especificaciones del producto (tabla)
Nombre del producto | Relación de la caja | Par de arranque min Nm | Par de arranque min lb⋅ft | Potencia máx HP | Potencia máx kW | Velocidad máx RPM | Par máx Nm | Par máx lb⋅ft | Par a Potencia Máx Nm | Par a Potencia Máx lb⋅ft
RM410 1 | 2.80 | 189 | 145 | 14.10 | 10.50 | 722 | 6,890 | 1,550 | 168 | 128
RM410 2 | 4.50 | 304 | 232 | 14.10 | 10.50 | 449 | 7,470 | 1,680 | 271 | 206
RM410 3 | 7.20 | 493 | 376 | 14.10 | 10.50 | 277 | 8,620 | 1,940 | 438 | 334
RM410 4 | 11 | 738 | 563 | 14.10 | 10.50 | 185 | 9,560 | 2,150 | 656 | 500
RM410 5 | 14 | 964 | 736 | 14.10 | 10.50 | 142 | 10,200 | 2,300 | 857 | 654
RM410 6 | 24 | 1,172 | 894 | 13.40 | 10.00 | 111 | 16,900 | 3,800 | 1,042 | 795
RM410 7 | 28 | 1,543 | 1,177 | 13.40 | 10.00 | 84 | 17,100 | 4,100 | 1,371 | 1,046
RM410 8 | 37 | 1,814 | 1,383 | 13.40 | 10.00 | 71 | 18,200 | 4,100 | 1,612 | 1,230
RM410 9 | 61 | 3,953 | 3,015 | 13.40 | 10.00 | 33 | 24,400 | 5,500 | 3,514 | 2,680

Características / Especificaciones técnicas

• Modelo: RM410
• Tipo: motor neumático de pistones combinado con caja coaxial (motor reductor)
• Finalidad: proporcionar mayor par a menores velocidades de salida para aplicaciones exigentes
• Características: amplia gama de relaciones de reducción para ajustar con precisión la velocidad y el par; selección basada en la velocidad, el par y la configuración de montaje
• Versiones disponibles: RM410 1 a RM410 9 con diferentes relaciones y datos de rendimiento (ver tabla de especificaciones)
