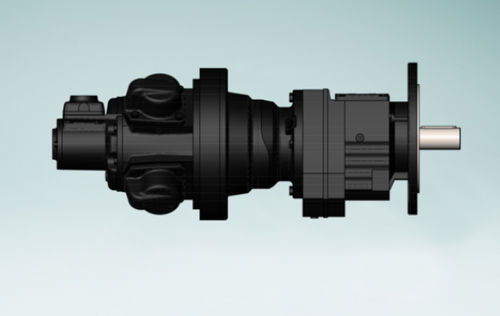

Motor neumático de pistón radial RM510 series

para altas cargaspara bomba hidráulicapara manipulación

Descripción del producto
El motor neumático de pistones radiales GLOBE RM510 se combina con cajas de engranajes coaxiales para proporcionar menor velocidad de salida y mayor par de salida. Una amplia gama de relaciones de reducción permite un ajuste preciso a las necesidades de la aplicación. En función de la velocidad, el par y la configuración de montaje requeridos, se selecciona la combinación motor–caja más adecuada.

Aplicaciones

• Accionamientos industriales que requieren alto par a baja velocidad (cabrestantes, trituradoras, cintas transportadoras)
• Maquinaria rotativa pesada y operaciones con altas demandas de par
• Situaciones donde se prefiere o requiere alimentación neumática

Selección y montaje
La selección considera la velocidad de salida requerida, el par y la disposición de montaje. Hay diez relaciones de reducción disponibles (RM510 1 a RM510 10), todas en configuración coaxial para simplificar la integración en trenes de transmisión existentes.

Aspectos técnicos

• Potencia máxima nominal: 19.40 HP (14.20 kW) en todas las variantes
• Relaciones de reductora disponibles: 4.91 a 95.24
• Rango de par de arranque: 795 a 15,071 Nm
• Rango de par máximo: 11,300 a 120,000 Nm
• Rango de velocidad máxima: 224 a 12 RPM
• Rango de peso: 355 a 855 kg según la variante

Variantes (resumen)

• RM510 1 — Relación 4.91 — Par de arranque 795 Nm — Velocidad máx. 224 RPM — Par máx. 11,300 Nm — Peso 355 kg
• RM510 2 — Relación 15.65 — Par de arranque 2,530 Nm — Velocidad máx. 70 RPM — Par máx. 15,400 Nm — Peso 355 kg
• RM510 3 — Relación 19.04 — Par de arranque 3,078 Nm — Velocidad máx. 58 RPM — Par máx. 43,000 Nm — Peso 395 kg
• RM510 4 — Relación 26.04 — Par de arranque 4,121 Nm — Velocidad máx. 42 RPM — Par máx. 43,000 Nm — Peso 395 kg
• RM510 5 — Relación 31.91 — Par de arranque 5,208 Nm — Velocidad máx. 33 RPM — Par máx. 53,400 Nm — Peso 405 kg
• RM510 6 — Relación 37.65 — Par de arranque 5,958 Nm — Velocidad máx. 29 RPM — Par máx. 53,400 Nm — Peso 405 kg
• RM510 7 — Relación 40.29 — Par de arranque 6,375 Nm — Velocidad máx. 27 RPM — Par máx. 62,700 Nm — Peso 575 kg
• RM510 8 — Relación 52.87 — Par de arranque 8,366 Nm — Velocidad máx. 21 RPM — Par máx. 62,700 Nm — Peso 575 kg
• RM510 9 — Relación 58.65 — Par de arranque 9,281 Nm — Velocidad máx. 19 RPM — Par máx. 120,000 Nm — Peso 855 kg
• RM510 10 — Relación 95.24 — Par de arranque 15,071 Nm — Velocidad máx. 12 RPM — Par máx. 120,000 Nm — Peso 855 kg

Pedido y documentación
Consulte a GLOBE para fichas técnicas detalladas, planos de montaje y ayuda para seleccionar la variante RM510 adecuada a su aplicación.
