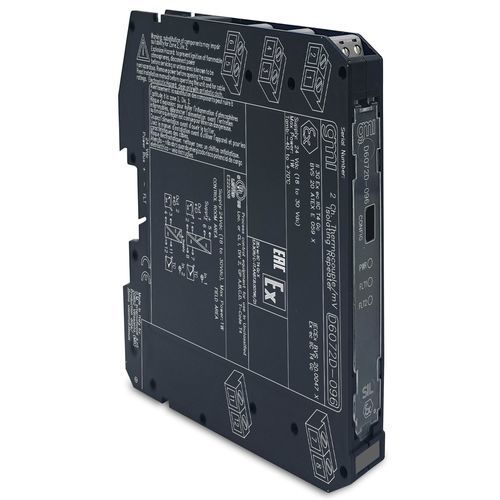

Repetidor de corriente D6072D-096

en riel DIN

Repetidor de termopar/mV SIL2El repetidor de termopar/mV D6072-096 acepta una señal de CC de bajo nivel procedente de un sensor de milivoltios o termopar y repite, con aislamiento, la señal, adecuado para aplicaciones que requieren un nivel SIL 2 en sistemas relacionados con la seguridad para industrias de alto riesgo. Para el módulo D6072D-096: la función duplicadora proporciona dos salidas independientes a partir de una sola entrada.SIL 2 / SC 3Instalación en Zona 2Instalación en Div. 2Entrada de milivoltios o termoparDuplicación de salidaParámetros de funcionamiento totalmente programablesAlta precisión, convertidor A/D controlado por µPAislamiento de tres puertos, Entrada/Salida/AlimentaciónAlta densidad, dos canales por unidadEspecificaciones técnicas:Alimentación:Tensión: 24 Vcc nom (18 a 30 Vcc), protegido contra polaridad inversaConsumo de corriente: 35 mA @ 24 Vcc, típicaDisipación de potencia: 0.85 W @ 24 Vcc, típicaEntrada:Tipo: Milivoltios o cualquier tipo de termopar dentro del rango de entradaTiempo de integración: 75 ms (rápido), 375 ms (lento), seleccionable por el usuarioRango de entrada: -10 a +100 mVCorriente de quemado del termopar: ≤ 50 µASalida:Tipo: MilivoltiosCaracterística de transferencia: linealTiempo de respuesta: ≤ 20 ms (paso de 10 a 90 %)Rango de salida: -10 a +100 mVFallo:Tipo: La salida refleja la condición de quemado/fallo interno mediante el forzado del valor de escala alta (+110 mV). La condición de fallo también se señaliza mediante BUS y LED rojo en el panel frontal.Rendimiento de entrada:Ref. Ref: alimentación de 24 V, temperatura ambiente de 23 ± 1 °C, modo de integración lentaPrecisión de calibración y linealidad: ≤ ± 10 µVInfluencia de la temperatura: ≤ ± 3 µV/°C, típicaComportamiento de la salida:Condiciones de ref. Ref: alimentación 24 V, temperatura ambiente 23 ± 1 °C, modo de integración lentaPrecisión de calibración y linealidad: ≤ ± 10 µInfluencia de la temperatura: ≤ ± 3 µV/°C, típicaAislamiento:Tensión de prueba: Entrada/Salida 2,5 kV; Entrada/Suministro 2,5 kV; Entrada/Entrada 500 V; Salida/Suministro 500 V; Salida/Salida 500 VCondiciones ambientales:Temperatura de funcionamiento: -40 a +70 °CTemperatura de almacenamiento: -45 a +80 °CMontaje:Tipo: Carril DIN 35 mm, con o sin bus de alimentaciónPeso: unos 135 gConexión: mediante bornas de tornillo de desconexión enchufables polarizadas para alojar terminaciones de hasta 2,5 mm² (13 AWG)Dimensiones: Anchura 12,5 mm, Profundidad 123 mm, Altura 120 mmCanales: 2Estado: ACTIVO
