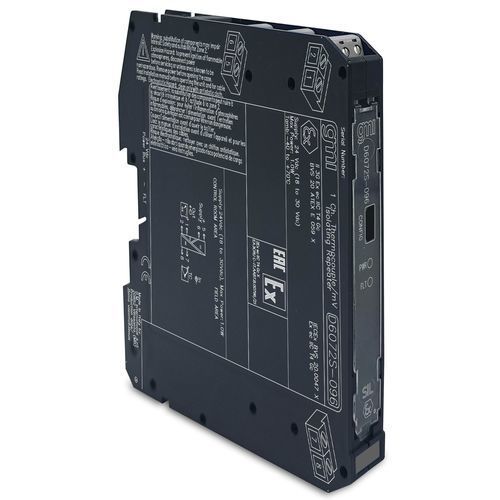

Repetidor aislado D6072S-096

en riel DIN

Repetidor de termopar/mV SIL2El repetidor de termopar/mV D6072-096 acepta una señal de CC de bajo nivel procedente de un sensor de milivoltios o termopar y repite, con aislamiento, la señal, adecuado para aplicaciones que requieren nivel SIL 2 en sistemas relacionados con la seguridad para industrias de alto riesgo. Para el módulo D6072D-096: la función duplicadora proporciona dos salidas independientes a partir de una sola entrada.SIL 2 / SC 3Instalación en Zona 2Instalación en Div. 2Entrada de milivoltios o termoparDuplicación de salidaParámetros de funcionamiento totalmente programablesAlta precisión, convertidor A/D controlado por µPAislamiento de tres puertos, Entrada/Salida/AlimentaciónAlimentaciónVoltaje24 Vcc nom (18 a 30 Vcc), polaridad inversa protegidaConsumo de corriente30 mA @ 24 Vcc, típico.Disipación de potencia0,6 W @ 24 Vcc, típica.Tipo de entradaMilivoltio o cualquier tipo de termopar dentro del rango de entrada.Tiempo de integración75 ms (rápido), 375 ms (lento), seleccionable por el usuario.Rango de entrada-10 a +100 mV.Corriente de quemado del termopar≤ 50 µA.Tipo de salidaMilivoltios.Característica de transferencialineal.Tiempo de respuesta≤ 20 ms (paso de 10 a 90 %).Rango de salida-10 a +100 mV.Tipo de falloLa salida refleja la condición de quemado/fallo interno mediante el forzado del valor de escala alta (+110 mV). La condición de fallo también se señaliza mediante BUS y LED rojo en el panel frontal.Rendimiento de entradaCondiciones Ref. Condiciones24 V de alimentación, 23 ± 1 °C de temperatura ambiente, modo de integración lenta.Precisión de calibración y linealidad≤ ± 10 µV.Influencia de la temperatura≤ ± 3 µV/°C, típica.Rendimiento de salidaRef. Condicionesalimentación 24 V, temperatura ambiente 23 ± 1 °C, modo de integración lenta.Precisión de calibración y linealidad≤ ± 10 µA.Influencia de la temperatura≤ ± 3 µV/°C, típica.AislamientoTensión de pruebaEntrada/Salida 2,5 kV; Entrada/Suministro 2,5 kV; Entrada/Entrada 500 V; Salida/Suministro 500 V; Salida/Salida 500 V.Condiciones ambientalesLímites de temperaturatemperatura de funcionamiento -40 a +70 °C.Límites de temperatura de almacenamiento -45 a +80 °C.Tipo de montajeRail DIN 35 mm, con o sin bus de alimentación.Pesoalrededor de 130 gConexiónpor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).DimensionesAncho 12,5 mm, Profundidad 123 mm, Altura 120 mm.Estado: ACTIVOCanales: 1Especificaciones técnicas:Tensión de alimentación: 24 Vcc nom (18 a 30 Vcc)Consumo de corriente: 30 mA @ 24 VccDisipación de potencia: 0.6 W @ 24 VccEntrada: Milivoltios o cualquier tipo de termopar dentro del rango de entradaRango de entrada: -10 a +100 mVOSalida: Milivoltios, lineal, -10 a +100 mVTiempo de respuesta: ≤ 20 ms (paso de 10 a 90 %)Aislamiento: Entrada/Salida 2,5 kV; Entrada/Suministro 2,5 kV; Entrada/Entrada 500 V; Salida/Suministro 500 V; Salida/Salida 500 VOTemperatura de funcionamiento: -40 a +70 °CTemperatura de almacenamiento: -45 a +80 °CMontaje: Carril DIN 35 mmPeso: unos 130 gDimensiones: 12.5 x 123 x 120 mm
