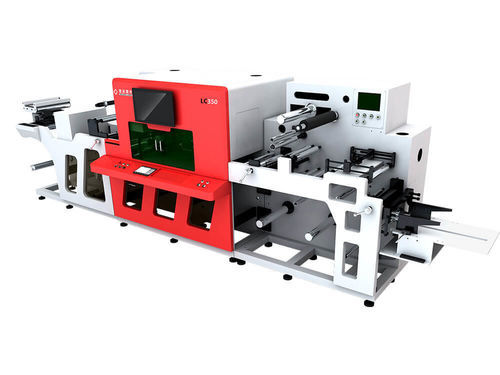

Sistema de corte láser LC350

de punzonadopara etiquetasde placas

Descripción general del producto La troqueladora láser LC350 es un sistema de troquelado y acabado láser totalmente digital, automático y de alta velocidad diseñado para aplicaciones de rollo a rollo, rollo a hoja y rollo a adhesivo. Proporciona una conversión de alta calidad y bajo demanda de materiales en rollo, reduciendo drásticamente el tiempo de entrega y eliminando los costes del troquelado convencional mediante un flujo de trabajo digital completo y eficiente.

• Ancho máximo de banda: 350mm / 13.7"
• Diámetro máximo de banda: 750mm / 23.6"
• Velocidad máxima de banda: 120m/min
• Potencia láser: 150 Watt / 300 Watt / 600 Watt

Características principales

• Sistema de acabado láser digital para la conversión de etiquetas
• Soluciones industriales de troquelado y conversión láser para aplicaciones rollo a rollo, rollo a hoja o rollo a pieza
• Láser de doble estación, desbobinado, corte láser, rebobinado doble y eliminación de matriz de residuos
• Preparada para módulos adicionales como barnizado, laminación, corte longitudinal y laminado
• Posibilidad de cortar con diferentes niveles de potencia en la misma etiqueta
• Lector de código de barras (o código QR) para corte continuo y ajuste de trabajo sin interrupciones sobre la marcha
• Última flexibilidad para satisfacer las demandas dinámicas del mercado sin gastos adicionales en herramientas ni tiempo de espera

Destacados técnicos

• Estructura de bastidor tipo caja con gran capacidad de carga, recocido de alivio de tensión repetido y procesamiento de máquina herramienta CNC de alta precisión para precisión de funcionamiento y estabilidad a largo plazo
• Fuente láser configurable según el material para obtener el mejor efecto de corte; precisión de corte láser ±0,1 mm
• Software desarrollado internamente para la variación automática de la velocidad de la banda durante el cambio de trabajo, maximizando la productividad
• Equipada con cámara CCD y lector de código de barras (código QR) para el cambio de trabajo
• Componentes principales de las mejores marcas: Fuentes láser Luxinar, cabezales ScanLab y Feeltek Galvo, lentes ópticas II-VI, servomotores y accionamientos Yaskawa, control de tensión PLC Siemens
• Alcance de trabajo personalizable: 230mm, 350mm, 700mm o 1000mm
• Sistema de control de desarrollo propio para una profunda personalización

Especificaciones Modelo No. LC350 Max. Ancho de banda 350mm / 13.7" Anchura máx. Ancho de alimentación 750mm / 23.6" Diámetro máx. Diámetro de banda 400mm / 15.7" Velocidad máx. Velocidad de banda 120m/min (dependiendo de la potencia del láser, el material y el patrón de corte) Precisión ±0.1mm Tipo de láser Láser de metal CO2 RF Potencia del láser 150W / 300W / 600W Posicionamiento del rayo láser Galvanómetro Suministro eléctrico 380V trifásica 50/60Hz Opciones de conversión

• Corte de rollo a rollo
• Corte de rollo a hoja
• Corte de rollo a pegatinas
• Lectura de código de barras y código QR - cambio de trabajo sobre la marcha
• Guía web
• Troquelado semirotativo
• Flexografía y barnizado
• Laminación
• Folio frío
• Estampación en caliente
• Laminación autobobinado
• Laminación con liner
• Bobinado doble
• Corte - Corte de cuchillas o corte de cuchillas
• Corte de hojas
• Tratamiento Corona
• Retirada de matriz de residuos
• Bobinadora de matriz de residuos con desplazador de etiquetas y escorificadores traseros
• Colector de residuos o transportador para corte pasante
• Inspección y detección de etiquetas faltantes

Beneficios de la troqueladora láser para etiquetas

• Rápido tiempo de entrega: Sin necesidad de troqueles, diseños cortados por láser en cualquier momento
• Corte rápido: Hasta 2000mm/segundo, velocidad de banda hasta 120 metros/min
• Automatización y fácil operación: Control por ordenador CAM/CAD, cambio de forma instantáneo
• Flexible y versátil: Corte completo, corte de beso, perforación, grabado, marcado, corte longitudinal, laminación, barnizado UV, y más
• Puede cortar rollos de etiquetas impresas, rollos de etiquetas lisas, materiales reflectantes, etiquetas adhesivas, cintas de doble cara y de una cara, etiquetas de materiales especiales, cintas industriales, etc.

Materiales y aplicaciones

• Materiales comunes: Papel, film plástico, papel brillante, papel mate, papel sintético, cartón, poliéster, polipropileno (PP), PU, PET, BOPP, plástico, film, film de microacabado, vinilo de transferencia térmica, film reflectante, film lapping, cinta de doble cara, cinta 3M VHB, cinta reflex, tejido, plantillas Mylar, etc.
• Aplicaciones comunes: Etiquetas, impresión y embalaje, etiquetas y cintas adhesivas, cintas reflectantes/películas retrorreflectantes, cintas industriales/cintas 3M, calcomanías/pegatinas, abrasivos, juntas, automoción, electrónica, plantillas, sargas, parches y adornos para ropa

Ventajas ÚNICAS del láser para el corte de pegatinas y etiquetas

• Estabilidad y fiabilidad: Fuente láser de CO2 RF sellada, calidad de corte constante, bajo mantenimiento
• Alta velocidad: Sistema galvanométrico para un rápido movimiento del haz
• Alta precisión: El sistema de posicionamiento de etiquetas controla la posición de la banda, precisión de corte dentro de 20 micras
• Extremadamente versátil: Puede crear una enorme variedad de etiquetas en un solo proceso de alta velocidad
• Adecuado para una amplia gama de materiales: Papel brillante, papel mate, cartón, poliéster, polipropileno, poliimida, película polimérica sintética, etc.
• Adecuada para diferentes tipos de trabajo: Troquelado de cualquier forma, corte y corte de beso, perforación, microperforación, grabado
• Sin limitación de diseño de corte: Cualquier forma o tamaño
• Mínimo desperdicio de material: Proceso de calor sin contacto, rayo láser delgado
• Ahorra costes de producción y mantenimiento: No necesita molde/cuchilla, larga vida útil de la máquina

Especificaciones técnicas (Tabla) Modelo No. LC350 Anchura máxima de corte 350mm / 13.7" Anchura máxima de alimentación 370mm / 14.5" Diámetro máx. de la banda 750mm / 29.5" Velocidad máxima de la banda 120m/min (Dependiendo de la potencia del láser, el material y el patrón de corte) Precisión ±0.1mm Tipo de láser Láser RF CO2 Posicionamiento del rayo láser Galvanómetro Potencia del láser 150W / 300W / 600W Rango de potencia de salida del láser 5%-100% Fuente de alimentación 380V 50Hz / 60Hz, Trifásica Dimensiones L3700 x W2000 x H1820 (mm) Peso 3500KG Características / Especificaciones Técnicas

• Modelo: LC350
• Ancho de banda máx. Ancho de Banda: 350mm / 13.7"
• Máx. Ancho de Alimentación: 370mm / 14.5"
• Máx. Diámetro de banda: 750mm / 29.5"
• Velocidad de banda máx. Velocidad: 120m/min
• Precisión: ±0.1mm
• Tipo de láser: Láser de CO2 RF
• Potencia del láser: 150W / 300W / 600W
• Posicionamiento del haz láser: Galvanómetro
• Rango de salida de potencia del láser: 5%-100%
• Fuente de alimentación: 380V 50Hz / 60Hz, Trifásica
• Dimensiones: L3700 x W2000 x H1820 (mm)
• Peso: 3500KG
