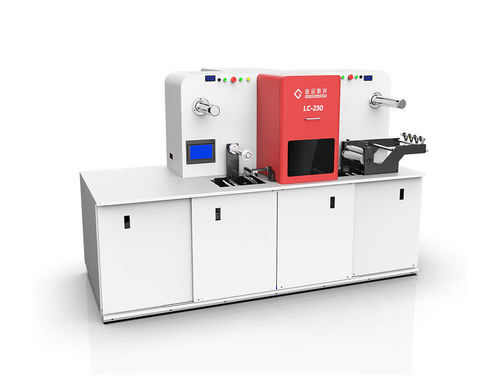

Máquina de corte láser LC230

de punzonadopara etiquetasde etiquetas

Presentación del producto La troqueladora láser LC230 Label es una excelente opción para el acabado digital de tiradas cortas, ya que ofrece un tiempo de cambio de patrón nulo y sin costes de herramientas. Esta tecnología es el socio perfecto para las prensas de impresión digital.

• Ancho máximo de banda: 230mm / 9"
• Diámetro máximo de banda: 400mm / 15.7"
• Velocidad máxima de banda: 60 m/min
• Potencia del láser: 100 Watt / 150 Watt / 300 Watt

Soluciones de acabado láser para la conversión de etiquetas La troqueladora láser de tamaño de mesa única en el mercado a un precio asequible. LC230 es una troqueladora láser compacta, económica y totalmente digital, disponible con cabezal láser simple o doble. La LC230 viene de serie con unidades de desbobinado, corte por láser, rebobinado y eliminación de matrices de desecho. Está preparada para módulos adicionales como barnizado UV, laminado y corte longitudinal, etc. El sistema puede equiparse con lectores de códigos de barras para el cambio automático de patrones sobre la marcha. Pueden añadirse apiladores o robots de recogida y colocación para obtener una solución totalmente automatizada. LC230 ofrece una solución digital y automática completa para el corte por láser rollo a rollo (o rollo a hoja). Sin necesidad de herramientas adicionales ni tiempo de espera, la máxima flexibilidad para satisfacer las demandas dinámicas del mercado. Beneficios de la troqueladora láser

• Rápida producción: Elimina la fabricación tradicional de herramientas y troqueles, su mantenimiento y almacenamiento. Solución ideal para la fabricación justo a tiempo y tiradas cortas.
• Múltiples procesos: Adecuado para diferentes tipos de trabajo: Corte completo, kiss-cutting, perforado, microperforado, grabado, marcado, hendido - en una sola pasada de procesado.
• Flujo de trabajo digital: El cambio de patrón es tan sencillo como abrir un archivo; no se requiere tiempo de inactividad ni configuración.
• Corte de precisión: Produzca geometrías complejas y piezas de calidad superior que no pueden reproducirse en el proceso de troquelado tradicional.
• Sistema de visión - Cortar para imprimir: Los sistemas de cámaras o sensores de visión están disponibles para registrar materiales impresos o formas pretroqueladas, permitiendo un corte de precisión con un registro corte-impresión de 0,1 mm.
• Software Inteligente: Los algoritmos inteligentes de software de desarrollo propio mejoran la precisión de corte ajustando constantemente la velocidad de procesamiento del láser para adaptarse a los diferentes gráficos.
• Estación de trabajo PC: Gestione todos los parámetros de la estación láser, optimice el diseño para obtener el máximo rendimiento.
• Diseño modular: Flexibilidad extrema: Una variedad de opciones están disponibles para automatizar y personalizar el sistema para adaptarse a una amplia variedad de requisitos de conversión.
• Camino de corte ilimitado: La viga de corte se puede mover en cualquier dirección y corta suavemente. Cree fácilmente esquinas redondeadas y cuadradas o bordes dentados para etiquetas con formas.

Posiciones modulares Las estaciones modulares ofrecen una versatilidad infinita

• Corte (Navaja, (cuchilla, tijera y corte de corte)
• Barnizado UV
• Laminación
• Corte posterior (corte) del papel protector
• Guiado automático de la banda
• Asamblea de cambio de papel protector (superior o inferior)
• Lectura de códigos de barras - cambio de trabajo sobre la marcha
• Retirada de matriz
• Doble rebobinador
• Unidad de apilado
• Unidad de hojas con mesa transportadora ajustable

Flujo de trabajo

• Carga de los diseños: Soporta .dxf, .dst, .jpg, .ai, .plt, .bmp, etc.
• Ajuste de parámetros: Potencia del láser, velocidad de trabajo, cantidad de etiquetas a cortar, etc.
• Inicio de corte: El ordenador guarda automáticamente los parámetros para el mismo material y patrones

Aplicación de conversión láser Materiales comunes utilizados para las máquinas de troquelado láser incluyen: Papel, película de plástico, papel brillante, papel mate, papel sintético, cartón, poliéster, polipropileno (PP), PU, PET, BOPP, plástico, película, película de microacabado, etc. Las aplicaciones más comunes para las máquinas de troquelado láser incluyen:

• Etiquetas
• Etiquetas y cintas adhesivas
• Cintas reflectantes / películas retro reflectantes
• Cintas industriales / Cintas 3M
• Decals / Stickers
• Abrasivos
• Gaskets

Especificaciones rápidas Modelo No. LC230 Ancho de corte máx 230mm / 9" Longitud de corte máx Ilimitada Anchura máx. de alimentación 240mm / 9.4" Diámetro máx. de banda 400mm / 15.7" Velocidad de la banda 0-60m/min (La velocidad varía según el material y el patrón de corte) Precisión ±0,1 mm Tipo de láser Láser de metal CO2 RF Potencia del láser 100W / 150W / 300W Suministro eléctrico 380V trifásica 50/60Hz Principales parámetros técnicos Área de trabajo Anchura 230mm (9"), Longitud ∞ Velocidad 0-60m/min (dependiendo de la potencia del láser y del patrón de corte) Dimensión de la máquina 2400mm (L) X 730mm (W) X 1800mm (H) Peso 1500Kg Consumo 2KW Suministro eléctrico 380V / 220V, 50Hz / 60Hz, trifásica Ancho máximo de banda 240mm (9.4") Diámetro máximo de banda 400 mm (15,7") Núcleo 3 pulgadas Eje expansor neumático 3 pulgadas Control de tensión Opcional Mesa de empalme Opcional Guía de banda BST / EURDOW (Opcional) Fuente láser Láser RF de CO2 sellado Potencia del láser 100W / 150W / 300W Longitud de onda láser 10.6 micras u otra Posicionamiento del rayo láser Galvanómetro Tamaño del punto láser 210 micras Sistema de refrigeración Refrigeración por agua Corte trasero Rebobinado de matriz Eje expansor neumático 3 pulgadas Rebobinador Control de tensión Opcional Eje expansible neumático 3 pulgadas Opciones Unidad de barnizado UV Unidad de laminado Unidad de corte Formatos gráficos compatibles AI, BMP, PLT, DXF, DST Materiales de procesado PET, papel, papel brillante, papel mate, poliéster, polipropileno, BOPP, plástico, película, poliimida, cintas reflectantes, tela, papel de lija, etc. Función estándar Corte completo, corte de beso (medio corte), perforación, grabado, marcado, etc. Función opcional Laminación, barniz UV, corte longitudinal, etc. Características / Especificaciones técnicas

• Nº de modelo: LC230
• Ancho máximo de corte: 230mm / 9"
• Longitud máxima de corte: Ilimitada
• Ancho máx. de alimentación: 240mm / 9.4"
• Diámetro máx. de banda: 400mm / 15.7"
• Velocidad de banda: 0-60m/min (La velocidad varía según el material y el patrón de corte)
• Precisión: ±0.1mm
• Tipo de láser: Láser de metal CO2 RF
• Potencia del láser: 100W / 150W / 300W
• Fuente de alimentación: 380V trifásico 50/60Hz
• Dimensión de la máquina: 2400mm (L) X 730mm (W) X 1800mm (H)
• Peso: 1500Kg
• Consumo: 2KW
• Formatos gráficos soportados: AI, BMP, PLT, DXF, DST
• Materiales de procesamiento: PET, papel, papel brillante, papel mate, poliéster, polipropileno, BOPP, plástico, película, poliimida, cintas reflectantes, tela, papel de lija, etc.
