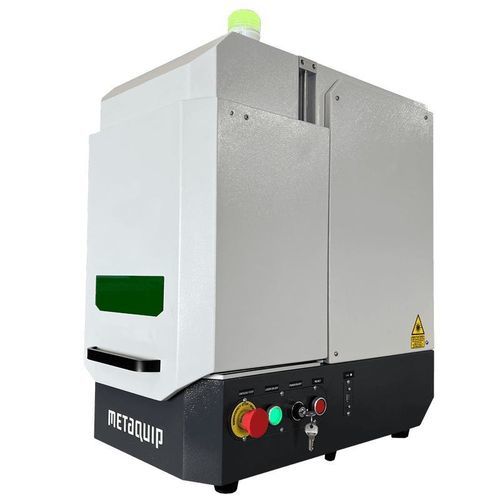

Máquina de grabado y marcado láser de fibra pulsado MQ-FBD-LITE-30W

de plásticode metalde aluminio

Descripción del producto
La máquina de grabado láser de fibra Lite es la solución cerrada de nivel de entrada de MetaQuip, adecuada para muchos metales y determinados plásticos. Ofrece alta precisión y versatilidad en un formato compacto apto para mesa. La máquina se suministra completa con software láser y una extracción de aire industrial con filtro HEPA y está clasificada como clase láser 2M.

Características clave

• Grabado y marcado láser en metales como oro, plata, aluminio, hierro, acero inoxidable y muchos otros metales; también apta para determinados plásticos. Grabado láser sencillo de joyas y anillos.
• Huella compacta adecuada para colocación sobre una mesa.
• Suministrada de serie con extracción de aire industrial (HEPA).
• Carcasa cerrada con puerta corredera integrada para operación segura (clase láser 2M).
• Alta resolución y precisión (longitud de onda 1064 nm, tamaño de punto muy pequeño).
• Fuente láser de fibra sin mantenimiento con larga vida útil esperada.

Aplicaciones

• Industria creativa y aficionados
• Joyería (grabado detallado de anillos, pulseras, collares, artículos personalizados)
• Marcado industrial: números de serie, logotipos, placas, trazabilidad (códigos de barras, data-matrix), marcado de herramientas

Área de trabajo y dimensiones
Área de trabajo de la pieza: 100 x 100 mm estándar (objetivo opcional 70 x 70 mm disponible). Espacio interno: 29 cm (A) x 25 cm (P) x 23 cm (A). Dimensiones totales de la máquina: 62 x 37 x 72 cm (profundidad x ancho x alto).

Láser y rendimiento
Potencia láser estándar: 30 W (20 W opcional). Tipo de láser: láser de fibra Raycus pulsado de alta energía. Longitud de onda: 1064 nm. Frecuencia de repetición: 20-100 kHz. Diámetro mínimo del punto: 0,01 mm. Ancho mínimo de línea: 0,01 mm. Velocidad de marcado lineal: 0-2000 mm/s. Velocidad de grabado de caracteres: > 800 caracteres/s. Rango de profundidad de marcado: 0,01 - 1 mm. Potencia de salida ajustable 0-100% con punto rojo de posicionamiento & láser de enfoque < 1 mW.

Operación y software
Control mediante ordenador con el software EzCAD suministrado (soporta muchos formatos vectoriales e imágenes y texto/numeración variable). Lightburn está disponible como alternativa opcional. La cabeza láser escanea mediante un espejo XY; la altura de enfoque se ajusta manualmente según la altura de la pieza.

Seguridad y extracción
La carcasa cerrada con puerta corredera proporciona una operación láser contenida. Se suministra extracción de aire industrial con filtro frontal integrado y filtro HEPA; la extracción cumple con ISO 15012-4:2016 para capturar partículas y humos generados durante el grabado.

Opciones

• Portátil con software láser instalado
• Módulo rotatorio para grabado circular/redondo
• Lentes alternativas (p. ej. 70 x 70 mm)
• Contrato de servicio/mantenimiento e instalación & formación in situ (opcional)

Especificaciones técnicas

• Área de trabajo: 100 x 100 mm (opcional 70 x 70 mm)
• Tipo de láser: Raycus pulsado de alta energía
• Longitud de onda: 1064 nm
• Parada de emergencia: sí
• Interruptor con llave encendido/apagado: sí
• Frecuencia de repetición: 20-100 kHz
• Potencia láser: 30 W estándar, 20 W opcional
• Punto rojo de posicionamiento & láser de enfoque: < 1 mW
• Potencia de salida del láser: 0-100%
• Diámetro mínimo del punto: 0,01 mm
• Ancho mínimo de línea: 0,01 mm
• Velocidad de marcado lineal: 0-2000 mm/s
• Velocidad de grabado de caracteres: > 800 caracteres / s
• Repetibilidad: ± 0,001 mm
• Profundidad de marcado: 0,01 - 1 mm
• Refrigeración: refrigeración por aire
• Tensión de alimentación: 230 Vac ±10%, 50-60 Hz
• Potencia de la máquina: < 500 W
• Mesa de trabajo: eje Z (0-400 mm) ajuste manual (altura máxima de la pieza 200 mm)
• Carcasa: modelo cerrado (conexión pedal disponible)
• Dimensiones (L x A x H): 62 x 37 x 72 cm
• Peso: 50 kg
• Control: vía ordenador (no incluido de serie) con EzCAD (o Lightburn opcional)
• Temperatura de trabajo: 13-28 °C
• Temperatura ambiente: -40-70 °C
• Incluido: manual de producto & software (neerlandés, inglés o alemán)
• Extracción de aire industrial: frontal integrada + filtro HEPA (cumple ISO 15012-4:2016)
• Garantía: 2 años en la máquina láser (vida útil esperada de la fuente láser 50k–100k horas según uso)
