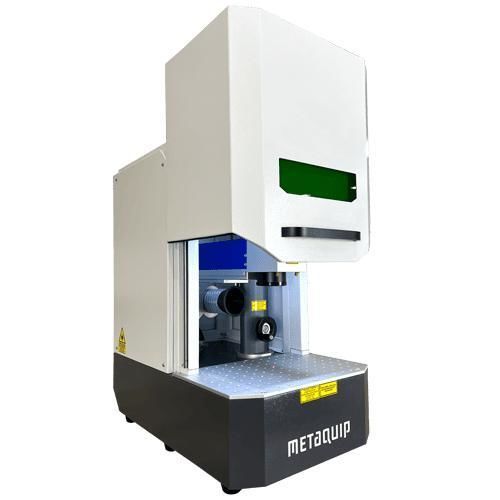

Máquina de grabado y marcado láser de fibra pulsado MQ-FBLC-30W

de plásticode metalde aluminio

Resumen
El MetaQuip Desktop Cliche es una máquina láser de sobremesa compacta diseñada para la producción rápida, flexible y rentable de clichés para tampografía. La unidad cerrada funciona de forma silenciosa e incluye un sistema de extracción de aire industrial con filtración HEPA para mantener un entorno de trabajo limpio.

Características clave

• Uso principal: Producción de bloques de impresión / clichés para tampografía.
• Grabado y marcado: Marcado permanente, rápido y limpio en metales (incluidos preciosos) y muchos plásticos.
• Aplicaciones: Industria creativa, joyería, marcaje industrial (anillos, piezas pequeñas, paneles frontales, placas).
• Potencia láser: 30 W estándar (20 W opcional).
• Área de trabajo: 100 x 100 mm (lente 70 x 70 mm opcional).
• Sujeción de clichés: Colocación rápida y precisa de las placas de cliché.
• Extracción de aire: Extracción industrial con filtro HEPA incluida.
• Certificaciones: Certificado CE; carcasa cerrada para operación segura (clase láser 3R).

Funcionamiento y software
La máquina utiliza un láser de fibra Raycus pulsado de alta energía (1064 nm) con cabeza de escaneo XY. La altura de enfoque se ajusta manualmente según la altura de la pieza. Control desde un ordenador con el software EzCAD suministrado; LightBurn disponible como opción. Formatos admitidos: AI, DXF, BMP, JPG, PNG, TIF y formatos vectoriales/imagen comunes. El software admite fuentes TrueType/SHX/JSF/DMF, códigos de barras, texto variable y funciones IO básicas.

Diseño y espacio de trabajo

• Carcasa cerrada compacta: Puerta corredera integrada para operación segura.
• Dimensiones de la máquina: 62 x 37 x 72 cm (L x W x H).
• Espacio interior: 29 x 25 x 23 cm; ajuste Z manual 0–400 mm, altura máxima de pieza 200 mm.

Materiales y precisión

• Materiales adecuados: Plata, oro, titanio, acero inoxidable, aluminio, aleaciones y muchos plásticos.
• Precisión: Tamaño de punto muy pequeño a 1064 nm para alta resolución; repetibilidad ±0,001 mm; diámetro de punto mínimo 0,01 mm.

Seguridad y medio ambiente

• Modelo cerrado: La puerta corredera contiene la radiación láser.
• Extracción y filtración: Extracción industrial suministrada con filtros frontales y HEPA; conforme a ISO 15012-4:2016 para eliminación de partículas y humos.

Incluido en la entrega

• Máquina láser de sobremesa cerrada (lente 100 x 100 mm).
• Software EzCAD2 y manual producto/software (disponible en neerlandés, inglés o alemán).
• Unidad de extracción de aire industrial con filtro HEPA.

Opciones

• Objetivos alternativos (70 x 70 mm), portátil con software preinstalado, módulo de rotación para anillos/objetos redondos, opción de software LightBurn.

Especificaciones técnicas

• Área de trabajo: 100 x 100 mm (opcional 70 x 70 mm).
• Tipo de láser: Láser de fibra Raycus pulsado de alta energía.
• Longitud de onda: 1064 nm.
• Frecuencia de repetición: 20–100 kHz.
• Potencia láser: 30 W estándar (20 W opcional).
• Control de salida: 0–100%.
• Diámetro mínimo del punto: 0,01 mm.
• Ancho mínimo de línea: 0,01 mm.
• Velocidad de marcado: 0–12.000 mm/s.
• Velocidad de grabado de caracteres: > 800 caracteres/s.
• Repetibilidad: ±0,001 mm.
• Profundidad de marcado: 0,01–1 mm.
• Refrigeración: Refrigeración por aire.
• Tensión de suministro: 230 Vac ±10%, 50–60 Hz.
• Consumo: < 500 W.
• Mesa de trabajo: Z manual 0–400 mm, altura máx. 200 mm.
• Carcasa: Modelo cerrado (conexión para pedal).
• Dimensiones (L x W x H): 62 x 37 x 72 cm.
• Peso: 50 kg.
• Control: Vía ordenador con EzCAD (LightBurn opcional).
• Temperatura de funcionamiento: 13–28 °C; capacidad ambiente: −40–70 °C.
• Garantía: 2 años (vida útil estimada de la fuente láser 50k–100k horas según uso).
