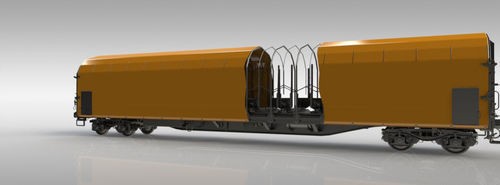

Transportador con ruedas Rils-y 653

de bobinas

Características

• Vagón plataforma diseñado para el transporte de bobinas de alambre que requieren protección frente a las inclemencias del tiempo.
• Equipado con un bastidor de sillas para soportar las bobinas; la superficie de contacto de las sillas está cubierta con roble de 35 mm. El bastidor lateral dispone de 6 pares de montantes, 24 montantes en total.
• Las superficies de contacto de los montantes están recubiertas de plástico para proteger las bobinas.
• El diseño del vagón cumple los requisitos TSI, EN y UIC y cuenta con la marcación TEN GE para la circulación.

Capacidades

• Las bobinas pueden cargarse en dos capas desde arriba mediante grúa (primera capa: 13 uds, segunda capa: 12 uds).
• La primera capa se coloca sobre el bastidor de sillas y la segunda se carga sobre la primera.
• Las bobinas se aseguran lateralmente mediante montantes ajustables con desplazamientos de 50 mm.

Esquema de carga
El esquema de carga está disponible en la página del producto y muestra la colocación de las bobinas y la disposición de las sillas.

Especificaciones técnicas

• Carga por eje: 22,5 t / eje
• Ancho de vía: 1 435 mm
• Gabarit: G1-TSI
• Régimen de freno: S
• Tipo de freno: GP-A (K)
• Velocidad máx. para 90,0 t: 100 km/h
• Velocidad máx. (vacío): 120 km/h
• Condición climática: T1
• Rmin: 50,0 m
• Longitud entre topes: 20 000 mm
• Longitud de carga (entre paredes finales): 18 510 mm
• Ancho de carga (sillas): 2 200 / 1 150 mm
• Ancho de carga (montantes): 2 400 / 1 200 mm
• Peso tara: Máx. 30,0 t
• Capacidad de carga: ~ 60,0 t
• Altura de carga (asientos de soporte de sillas): 1 200 mm desde T.O.R.
• Tipo de bogie: Y25Ls1-K
