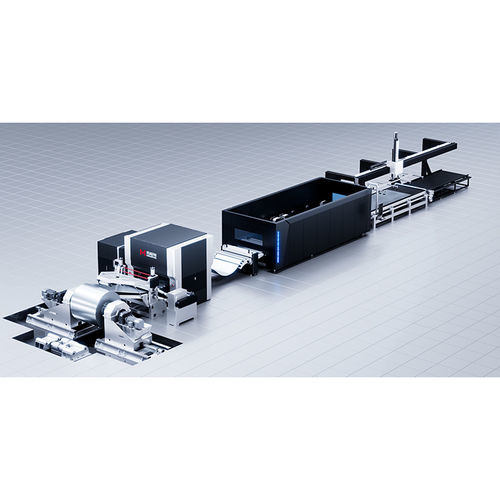

Línea de producción de bobinas Nam

flexibleláserpara el sector médico

Descripción del producto
Este equipo especializado integra funciones de desenrollado, alimentación, corte y descarga para lograr un procesamiento integral desde material en bobina hasta productos terminados. Equipado con un sistema de control colaborativo de Industria 4.0 y un algoritmo de compensación dinámica adaptativa para todo tipo de materiales, admite el cambio rápido de múltiples bobinas. Su proceso de nivelación de ultra precisión de 0,01 mm asegura una planitud óptima del material, cumpliendo con los estrictos requisitos de planitud de los campos de fabricación avanzada.

Características técnicas

• Integra perfectamente el nivelado y el corte láser para una producción precisa de extremo a extremo.
• Maneja una amplia gama de espesores de chapa con nivelación y corte de alta precisión.
• Admite diversos materiales, permitiendo una fabricación flexible en varias industrias.
• Cinco series ofrecen una producción escalable y eficiente para volúmenes y aplicaciones variados.
• No existe impresión de rodillo, cumple con los requisitos de alta precisión.

Series de líneas de producción y ámbito de aplicación
Nombre de la serie | Rango de espesor | Ejemplos de industrias aplicadas | Materiales comunes
Serie UL Placa Ultra-Delgada | 0,1–0,8 mm | Electrónica de precisión, Backsheets fotovoltaicos, Pequeños electrodomésticos | Acero laminado en frío, Acero inoxidable, Aluminio
Serie TL Placa Delgada | 0,3–3,0 mm | Chapa metálica automotriz, Carcasas de electrodomésticos, Hardware de cocina y baño | Hojas galvanizadas, Acero al carbono, Aleaciones de aluminio
Serie ML Placa Media - Pesada | 1,0–8,0 mm | Maquinaria de construcción, Armarios eléctricos, Equipos de transporte ferroviario | Acero laminado en caliente, Acero inoxidable
Serie HL Placa Pesada | 3,0–20,0 mm | Componentes de acero estructural, Maquinaria pesada, Placas marinas | Acero de alto manganeso, Aleaciones de aluminio-magnesio
Serie XL Placa Extra-Pesada | 6,0–25,0 mm | Estructuras de acero de construcción, Fabricación pesada, Equipos energéticos | Placas de acero, Aleaciones de titanio

Comparación de parámetros clave entre series
Categoría de parámetro | Serie UL Placa Ultra-Delgada | Serie TL Placa Delgada | Serie ML Placa Media - Pesada | Serie HL Placa Pesada | Serie XL Placa Extra-Pesada
Rango de espesor | 0,1–0,8mm | 0,3–3,0mm | 1,0–8,0mm | 3,0–20mm | 6,0–25mm
Rango de ancho | 200–1500mm | 600–2500mm | 600–2500mm | 600–2500mm | 600–2500mm
Precisión de posicionamiento | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m
Potencia láser | Configuración estándar | Configuración estándar | Configuración estándar | Configuración estándar | Configuración estándar
Método de punzonado | Configuración estándar | Configuración estándar | Configuración estándar | Configuración estándar | Configuración estándar

Guía de selección por industria
Industria | Serie recomendada | Materiales comunes | Ancho recomendado | Potencia láser recomendada
Fabricación automotriz | TL / ML / HL | Acero de alta resistencia, Aleación de aluminio, Acero inoxidable | 1300–1600 mm | 3–12 kW
Industria de electrodomésticos | UL / TL | Acero laminado en frío, Hoja galvanizada, Hoja con recubrimiento de color | 1000–1300 mm | 3–6 kW
Transporte ferroviario | ML / HL | Acero inoxidable, Placa de aluminio, Acero laminado en caliente | 1600–2100 mm | 6–12 kW
Estructura de acero de construcción | HL / XL | Acero al carbono, Acero aleado, Placa gruesa | 1600–2100 mm | 12–20 kW
Procesamiento de chapa metálica (Múltiples industrias) | TL / ML | Varios tipos de placas (Pequeño lote, Múltiples variedades) | 1000–1600 mm | 3–12 kW
Nuevas energías / Fotovoltaica | UL / TL | Aluminio delgado, Hoja galvanizada, Hoja de acero de silicio | 1000–1300 mm | 3–6 kW
Construcción naval e industria pesada | XL | Placa de acero gruesa, Aleación especial | 1600–2100 mm | 12–20 kW

Servicios y soporte integrales

• Pre-planificación: Análisis de demanda de producción, optimización de diseño y evaluación de retorno de inversión.
• Instalación y puesta en marcha: Equipos profesionales aseguran un rápido inicio del equipo.
• Capacitación de operadores: Capacitación multinivel en operación del sistema, programación y mantenimiento.
• Diagnóstico remoto: Monitoreo 24/7 del estado del equipo y advertencia temprana de fallas.
• Respuesta rápida: Red de servicio nacional con respuesta técnica en 4 horas.
• Optimización de procesos: Actualizaciones tecnológicas continuas para mantener la competitividad del equipo.

Materiales aplicables

• Acero inoxidable
• Acero al carbono
• Hoja galvanizada
• Placa de acero de alta resistencia
• Hoja de aluminio
• Bobinas de acero laminado en frío
• Hoja laminada en frío
• Hoja galvanizada aluminizada

Industrias aplicables

• Panel de puerta de ascensor
• Pared de panel de aluminio
• Techo, Puertas y Ventanas
• Pilar B de coche
• Médico
• Carcasa de batería
• Carcasa de equipo
• Equipo médico
• Techo
• Chasis y bastidor

Características / Especificaciones técnicas

• Desenrollado, alimentación, corte y descarga integrados
• Sistema de control colaborativo de Industria 4.0
• Algoritmo de compensación dinámica adaptativa para todo tipo de materiales
• Cambio rápido de múltiples bobinas
• Proceso de nivelación de ultra precisión (0,01mm)
• Precisión de posicionamiento: ±0,02mm/m
• Maneja espesores de 0,1mm a 25mm (dependiendo de la serie)
• Rango de ancho: 200mm a 2500mm (dependiendo de la serie)
• Potencia láser: 3–20 kW (dependiendo de la aplicación)
