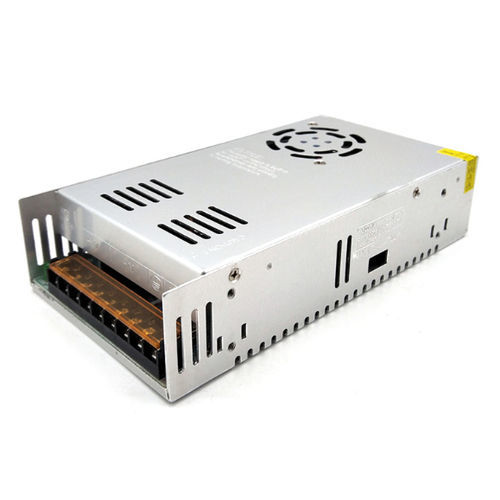

Descripción
Switch Power Supply (SMPS) es un dispositivo de conversión de energía de alta frecuencia y un tipo de fuente de alimentación. Su función es convertir un nivel de tensión en la tensión o corriente requerida por el usuario a través de diferentes formas de arquitectura.
Aplicación
- Control de automatización industrial
- Equipos militares
- Equipos de investigación científica
- Iluminación LED
- Equipos de control industrial
- Equipos de comunicación
- Equipos de energía de energía
- Instrumentación
- Equipos médicos
- Semiconductores de refrigeración y calefacción
- Purificadores de aire y refrigeradores electrónicos
- Pantallas de cristal líquido (LCD)
- Productos audio-visuales
- Monitorización de seguridad
- Bandas de luz LED
- Cajas de ordenador e instrumentos digitales
Notas generales
Garantía: 2 años
Serie 5V (10W-60W)
Nombre del modelo: VT-S-10-5 / VT-S-15-5 / VT-S-25-5 / VT-S-40-5 / VT-S-50-5 / VT-S-60-5
Marca: VOITA
Voltaje de entrada: 100V-240VAC
Voltaje de salida: 5VDC
Rango de ajuste de la tensión de salida: ±10
Corriente de salida: 2A / 3A / 5A / 8A / 10A / 12A
Potencia de salida: 10W / 15W / 25W / 40W / 50W / 60W
Frecuencia: 47~63HZ
Eficiencia: 87
Protección contra sobretensión: Sí
Protección contra sobrecarga: Sí
Humedad: 20%-90%RH
Ondulación: 120mVp-p
Temperatura de trabajo: -40℃~65℃
Protección contra cortocircuitos: Sí
Dimensiones: 70*40*30mm / 85*58*33mm / 110*78*36mm / 129*99*40mm
Peso: 0,06kg / 0,12kg / 0,18kg / 0,28kg
Serie 5V (100W-400W)
Nombre del producto: VT-S-100-5 / VT-S-150-30 / VT-S-200-40 / VT-S-300-60 / VT-S-350-70 / VT-S-400-80
Marca: VOITA
Voltaje de entrada: 100V-240VAC
Voltaje de salida: 5VDC
Rango de ajuste de la tensión de salida: ±10
Corriente de salida: 20A / 30A / 40A / 60A / 70A / 80A
Potencia de salida: 100W / 150W / 200W / 300W / 350W / 400W
Frecuencia: 47~63HZ
Eficiencia: 87
Protección contra sobretensión: Sí
Protección contra sobrecarga: Sí
Humedad: 20%-90%RH
Ondulación: 120mVp-p
Temperatura de trabajo: -40℃~65℃
Protección contra cortocircuitos: Sí
Dimensiones: 199*98*42mm / 200*110*50mm / 215*113*50mm / 215*115*30mm
Peso: 0,45kg / 0,57kg / 0,74kg / 0,78kg
Serie 12V (12W-180W)
Nombre del producto: VT-S-12-12 / VT-S-36-12 / VT-S-60-12 / VT-S-120-12 / VT-S-150-12 / VT-S-180-12
Marca: VOITA
Voltaje de entrada: 100V-240VAC
Voltaje de salida: 12VDC
Rango de ajuste de la tensión de salida: ±10
Corriente de salida: 1A / 3A / 5A / 10A / 12.5A / 15A
Potencia de salida: 12W / 36W / 60W / 120W / 150W / 180W
Frecuencia: 47~63HZ
Eficiencia: 87
Protección contra sobretensión: Sí
Protección contra sobrecarga: Sí
Humedad: 20%-90%RH
Ondulación: 120mVp-p
Temperatura de trabajo: -40℃~65℃
Protección contra cortocircuitos: Sí
Dimensiones: 70*40*30mm / 85*58*33mm / 110*78*36mm / 129*99*40mm / 199*98*42mm
Peso: 0,058kg / 0,12kg / 0,18kg / 0,28kg / 0,44kg
Serie 12V (200W-1000W)
Nombre del producto: VT-S-240-12 / VT-S-360-12 / VT-S-480-12 / VT-S-600-12 / VT-S-720-12 / VT-S-1000-12
Marca: VOITA
Voltaje de entrada: 100V-240VAC
Voltaje de salida: 12VDC
Rango de ajuste de la tensión de salida: ±10
Corriente de salida: 20A / 30A / 40A / 50A / 60A / 83A
Potencia de salida: 240W / 360W / 480W / 600W / 720W / 1000W
Frecuencia: 47~63HZ
Eficiencia: 87
Protección contra sobretensión: Sí
Protección contra sobrecarga: Sí
Humedad: 20%-90%RH
Ondulación: 120mVp-p
Temperatura de trabajo: -40℃~65℃
Protección contra cortocircuitos: Sí
Dimensiones: 200*110*50mm / 215*113*50mm / 242*124*65mm
Peso: 0,6kg / 0,73kg / 1,2kg
Serie 24V (24W-180W)
Nombre del producto: VT-S-24-24 / VT-S-72-24 / VT-S-120-24 / VT-S-150-24 / VT-S-240-24 / VT-S-360-24
Marca: VOITA
Voltaje de entrada: 100V-240VAC
Tensión de salida: 24VDC
Rango de ajuste de la tensión de salida: ±10
Corriente de salida: 1A / 3A / 5A / 6.25A / 10A / 15A
Potencia de salida: 24W / 72W / 120W / 150W / 240W / 360W
Frecuencia: 47~63HZ
Eficiencia: 87
Protección contra sobretensión: Sí
Protección contra sobrecarga: Sí
Humedad: 20%-90%RH
Ondulación: 120mVp-p
Temperatura de trabajo: -40℃~65℃
Protección contra cortocircuitos: Sí
Dimensiones: 85*58*33mm / 110*78*36mm / 129*99*40mm / 199*98*42mm / 200*110*50mm / 215*113*50mm
Peso: 0,09 kg / 0,18 kg / 0,28 kg / 0,45 kg / 0,6 kg / 0,73 kg
Serie 24V (480W-1500W)
Nombre del producto: VT-S-480-24 / VT-S-600-24 / VT-S-720-24 / VT-S-800-24 / VT-S-1000-24 / VT-S-1500-24
Marca: VOITA
Voltaje de entrada: 100V-240VAC
Voltaje de salida: 24VDC
Rango de ajuste de la tensión de salida: ±10
Corriente de salida: 20A / 25A / 30A / 33.3A / 41.6A / 62.5A
Potencia de salida: 480W / 600W / 720W / 800W / 1000W / 1500W
Frecuencia: 47~63HZ
Eficiencia: 87
Protección contra sobretensión: Sí
Protección contra sobrecarga: Sí
Humedad: 20%-90%RH
Ondulación: 120mVp-p
Temperatura de trabajo: -40℃~65℃
Protección contra cortocircuitos: Sí
Dimensiones: 215*113*50mm / 242*124*65mm / 246*133*70mm
Peso: 0.8kg / 1.2kg / 1.6kg
Serie 36V (360W-1500W)
Nombre del producto: VT-S-360-36 / VT-S-600-36 / VT-S-720-36 / VT-S-1000-36 / VT-S-1500-36
Marca: VOITA
Voltaje de entrada: 100V-240VAC
Voltaje de salida: 36VDC
Rango de ajuste de la tensión de salida: ±10
Corriente de salida: 10A / 16.7A / 20A / 27.8A / 41.6A
Potencia de salida: 360W / 600W / 720W / 1000W / 1500W
Frecuencia: 47~63HZ
Eficiencia: 87
Protección contra sobretensión: Sí
Protección contra sobrecarga: Sí
Humedad: 20%-90%RH
Ondulación: 120mVp-p
Temperatura de trabajo: -40℃~65℃
Protección contra cortocircuitos: Sí
Dimensiones: 215*113*50mm / 242*124*65mm / 246*133*70mm
Peso: 0.8kg / 1.2kg / 1.8kg
Serie 48V (150W-500W)
Nombre del producto: VT-S-150-48 / VT-S-360-48 / VT-S-400-48 / VT-S-480-48 / VT-S-500-48
Marca: VOITA
Voltaje de entrada: 100V-240VAC
Voltaje de salida: 48VDC
Rango de ajuste de la tensión de salida: ±10
Corriente de salida: 3A (varios modelos)
Potencia de salida: 150W / 360W / 400W / 480W / 500W
Frecuencia: 47~63HZ
Eficiencia: 87
Protección contra sobretensión: Sí
Protección contra sobrecarga: Sí
Humedad: 20%-90%RH
Ondulación: 120mVp-p
Temperatura de trabajo: -40℃~65℃
Protección contra cortocircuitos: Sí
Dimensiones: 199*98*42mm / 215*113*50mm
Peso: 0.47kg / 0.8kg
Serie 48V (600W-1500W)
Nombre del producto: VT-S-600-48 / VT-S-720-48 / VT-S-800-48 / VT-S-1000-48 / VT-S-1500-48
Marca: VOITA
Voltaje de entrada: 100V-240VAC
Voltaje de salida: 48VDC
Rango de ajuste de la tensión de salida: ±10
Corriente de salida: 12.5A / 15A / 16.7A / 20.8A / 31.3A
Potencia de salida: 600W / 720W / 800W / 1000W / 1500W
Frecuencia: 47~63HZ
Eficiencia: 87
Protección contra sobretensión: Sí
Protección contra sobrecarga: Sí
Humedad: 20%-90%RH
Ondulación: 120mVp-p
Temperatura de trabajo: -40℃~65℃
Protección contra cortocircuitos: Sí
Dimensiones: 215*113*50mm / 242*124*65mm / 246*133*70mm
Peso: 0.8kg / 1.2kg / 1.6kg
Características / especificaciones técnicas
- Voltaje de entrada: 100V-240VAC (entrada universal AC)
- Voltaje de salida disponible: 5VDC, 12VDC, 24VDC, 36VDC, 48VDC según modelo
- Rango de ajuste de la tensión de salida: ±10%
- Eficiencia (típica): 87%
- Frecuencia: 47~63Hz
- Riple: 120mVp-p
- Rango de temperatura de trabajo: -40℃ a 65℃
- Humedad: 20%-90% HR
- Protecciones: Protección contra sobretensión, protección contra sobrecarga, protección contra cortocircuito
- Gama de potencia cubierta: desde 10W hasta 1500W en todas las series y modelos
- Las dimensiones y pesos típicos varían según el modelo (consulte las tablas de series anteriores para más detalles)
- Garantía: 2 años
