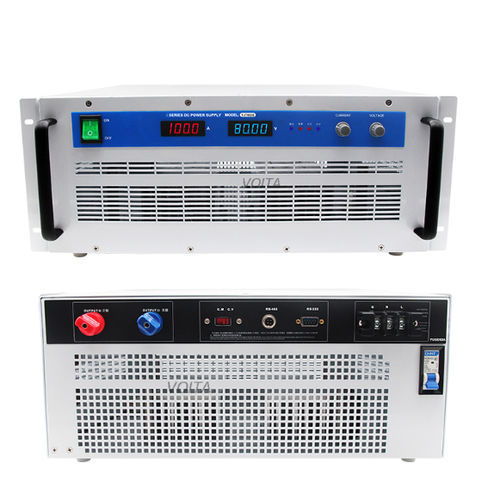

Alimentación eléctrica 3U VT-ADP10010

AC/DCreguladade corriente constante

Descripción breve Rango de tensión de entrada: 1. 1. Fase: AC110V±10%, 50Hz/60Hz; 2. Fase: AC220V±10%, 50Hz/60Hz; 3. Fase: AC380V±10%, 50Hz/60Hz. Tensión de salida: 0-1000VDC. Corriente de salida: 0-10A. Tamaño y peso: 10000W Montaje en bastidor 3U: 680*490*135mm / 36,8kg. Garantía: 2 años. Aplicación

• Fuente de alimentación regulada DC ajustable es ampliamente utilizada en control industrial, energía electrónica, galvanoplastia, comunicación, investigación científica.
• Instrumento, militar, médico, barco, ferrocarril y otros campos de alta tecnología.
• Motor: motor eléctrico, controlador de vehículo eléctrico, prueba de motor DC, etc.
• Herramientas eléctricas: Prueba y envejecimiento de LED, prueba y envejecimiento de bombillas de bajo consumo, prueba de lámparas, gasificación de tungsteno, etc.
• Automóvil: electrónica del automóvil, motor de corriente continua de alta potencia, controlador del motor del automóvil, iluminación del automóvil, encendedor de cigarrillos, audio y vídeo del automóvil, etc.
• Dispositivos electrónicos: condensadores, resistencias, relés, transistores, sensores, etc.
• Pantalla: pantalla de visualización, pantalla líquida, pantalla táctil, DVD a bordo, pantalla de teléfono móvil.
• Clase electroquímica: electrólisis, galvanoplastia, oxidación anódica, investigación de metales no ferrosos, etc.

Gama Personalizada

• Voltaje de entrada: 1 fase 110VAC/220VAC o 3 fases 380VAC.
• Voltaje de salida: 0-3000V variable o designado.
• Corriente de salida: 0-2000A variable o designado.
• Puerto serie: RS232, RS485, interruptor de tiempo.
• 750KW Max Output (rangos personalizados disponibles).

Parámetros técnicos (tabla) Modelo: VT-ADP10010 Rango de tensión de entrada: 1 Fase: AC110V±10%, 50Hz/60Hz; 1 Fase: AC220V±10%, 50Hz/60Hz; 3 Fases: AC380V±10%, 50Hz/60Hz Tensión de salida: 0-1000VDC Corriente de salida: 0-10A Potencia: 10000W Estabilización de tensión: ≤0,3% + 10mV Estabilización de carga: ≤0,5% + 30mV Ondulaciones y ruidos: ≤0,5% + 10mVrms Precisión de la pantalla de tensión: 4 dígitos Precisión: ±1% + 1 palabra (10%-100% nominal); rangos: 0.000V-9.999V, 0.00V-99.99V, 0-0V-999.9V Precisión de la pantalla de corriente: 4 dígitos Precisión: ±1% + 1 palabra (10%-100% nominal); rangos: 0.000A-9.999A, 0.00A-99.99A, 0-0A-999.9A Resistencia de aislamiento: Entrada-salida: ≥ 20MΩ; cubierta de entrada: ≥ 20MΩ; cubierta de salida: ≥ 80MΩ Resistencia de aislamiento: Entrada-salida: AC1500V, 10mA, 1 minuto; Concha de entrada: AC1500V, 10mA, 1 minuto; Concha de salida: AC1500V, 10mA, 1 minuto Protección de sobretensión de salida: Protección O.V.P. incorporada, valor límite de protección +5% Protección de sobrecarga de salida: Sobrecarga, límite de corriente, salida de corriente constante Protección contra sobretemperatura: Protección O.T.P. incorporada, valor de protección: 85℃ ± 5% de temperatura del disipador de calor Ajuste de tensión: potenciómetro de precisión de 10 vueltas Ajuste de corriente: potenciómetro de precisión de 10 vueltas Polaridad de salida: Salida Positiva (+) negativa (-) se puede conectar a tierra a voluntad Forma de disipación del calor: Refrigeración forzada por ventilador Condiciones de trabajo: Diseño para uso en interiores; Temperatura: 0℃~40℃; Humedad: 10%~85% HR Condiciones de almacenamiento: Temperatura: -20℃~70℃; Humedad: 10%~90% HR Dimensiones del producto: 680*490*135mm Lista de modelos (selección) Encabezado: Modelo | Tensión de entrada | Tensión máxima de salida | Corriente máxima de salida | Estándar de alto flujo | Dimensiones | Peso 1500W Sin pantalla | AC110/220/380V | DC1000V | 100A | 100A | 285*152*110mm | 5.3kg 1500W Portátil | AC110/220/380V | DC2000V | 125A | 100A | 150*350*160mm | 6.7KG 2000W Portátil | AC110/220/380V | DC2000V | 125A | 100A | 150*350*160mm | 6.7KG 1500W/2000W Montaje en rack 2U | AC110/220/380V | DC2000V | 150A | 100A | 483*430*90mm | 12.8KG 3000W Portátil | AC110/220/380V | DC3000V | 250A | 200A | 220*460*170mm | 12.5KG 3000W Montaje en rack 2U | AC110/220/380V | DC3000V | 300A | 200A | 483*430*90mm | 15.5KG 4000W Portátil | AC110/220/380V | DC3000V | 300A | 200A | 220*460*170mm | 13.8KG 5000W Montaje en rack 3U | AC110/220/380V | DC3000V | 500A | 250A | 483*485*135mm | 21.5KG 6000W | AC110/220/380V | DC3000V | 500A | 500A | 483*460*180mm | 22.5KG 6000W Montaje en bastidor 3U | AC110/220/380V | DC3000V | 500A | 500A | 483*485*135mm | 23.5KG 8000W Montaje en bastidor 3U | AC110/220/380V | DC3000V | 500A | 500A | 483*485*135mm | 26.5KG 10KW Montaje en Rack 3U | AC380V | DC3000V | 800A | 500A | 680*490*135mm | 36.2KG 12KW Montaje en bastidor 3U | AC380V | DC3000V | 800A | 500A | 680*490*135mm | 36.8KG 15KW-18KW Montaje en bastidor 8U | AC380V | DC3000V | 1200A | 500A | 740*530*480mm (incluyendo terminales y ruedas) | 72KG 20KW-25KW Montaje en bastidor 8U | AC380V | DC3000V | 1200A | 500A | 740*530*480mm (incluyendo terminales y ruedas) | 81KG 25KW-30KW Montaje en bastidor 16U | AC380V | DC3000V | / | / | 785*730*520mm | 140KG 30KW-40KW Montaje en bastidor 16U | AC380V | DC3000V | / | / | 785*730*520mm | 170KG 40KW-50KW Montaje en bastidor 16U | AC380V | DC3000V | / | / | 785*730*520mm | 190KG Características / especificaciones técnicas

• Modelo: VT-ADP10010
• Potencia: 10000W
• Gama de tensión de entrada: 1 fase AC110V±10% / AC220V±10% o 3 fases AC380V±10%, 50Hz/60Hz
• Voltaje de salida: 0-1000VDC
• Corriente de salida: 0-10A
• Dimensión del producto: 680*490*135mm
• Peso: 36.8kg
• Estabilización de tensión: ≤0,3% + 10mV
• Estabilización de carga: ≤0,5% + 30mV
• Ripples y ruidos: ≤0,5% + 10mVrms
• Precisiones de visualización: Tensión y corriente 4 dígitos, ±1% + 1 palabra (10%-100% nominal)
• Protecciones: O.V.P. (incorporado), sobrecarga/límite de corriente/salida de corriente constante, O.T.P. (incorporado, ~85℃)
• Enfriamiento: Refrigeración forzada por ventilador
• Condiciones de funcionamiento: 0℃~40℃, 10%~85% HR
