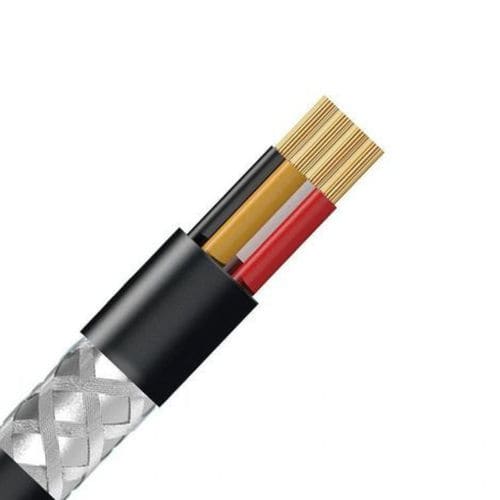

Cable de control industrial KVV

con funda

Ámbito de aplicación Este producto es adecuado para tensiones nominales de CA U0/U de 450/750 V e inferiores, incluidos circuitos de control, supervisión y líneas de protección. Material y norma ejecutiva

• Material: Conductor: cobre de alta pureza libre de oxígeno; Aislamiento: cloruro de polivinilo reticulado (PVC); Cubierta: cloruro de polivinilo de baja emisión de humos y libre de halógenos (material de cubierta LSHF PVC / PE señalado en diferentes formulaciones).
• Norma Ejecutiva: GB/T 9330-2020.

Características de funcionamiento

• Temperatura de funcionamiento admisible a largo plazo: no superior a 70°C.
• Temperatura de colocación/instalación: no inferior a 0°C.
• Radio de curvatura: para diámetro exterior D < 25 mm, radio de curvatura mínimo = 4 × D; para diámetro exterior D ≥ 25 mm, radio de curvatura mínimo = 6 × D.

Notas sobre la construcción El producto utiliza conductores de cobre sin oxígeno para lograr una baja resistencia del conductor y una mejor integridad de la señal. El aislamiento de PVC reticulado proporciona resistencia dieléctrica y durabilidad mecánica. La cubierta exterior está formulada para ser baja en humos y libre de halógenos para mejorar la seguridad contra incendios y reducir las emisiones tóxicas en situaciones de incendio. Tabla de parámetros Especificación | Estructura del conductor (mm) | Espesor del aislamiento (mm) | Espesor de la cubierta (mm) | Límite inferior del diámetro exterior (mm) | Límite superior del diámetro exterior (mm) | Resistencia máxima del conductor a 20℃ (Ω/KM) | Resistencia mínima del aislamiento del conductor a 70℃ (MΩ/KM) | Corriente de referencia - Capacidad de transporte (A) 2×1 | 1/1.13 | 0.6 | 1.2 | 7.0 | - | 8.5 | 0.011 | 11 3×1 | 1/1.13 | 0.6 | 1.2 | 7.4 | - | 8.9 | 0.011 | 11 4×1 | 1/1.13 | 0.6 | 1.2 | 7.9 | - | 9.6 | 0.011 | 11 5×1 | 1/1.13 | 0.6 | 1.2 | 8.8 | - | 10.3 | 0.011 | 11 6×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 7×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 8×1 | 1/1.13 | 0.6 | 1.2 | 10.2 | - | 12.8 | 0.011 | 11 10×1 | 1/1.13 | 0.6 | 1.2 | 11.4 | - | 13.3 | 0.011 | 11 1×2×1 | 1/1.13 | 0.6 | 1.5 | 11.8 | - | 14.2 | 0.011 | 11 2×1.5 | 1/1.38 | 0.7 | 1.2 | 7.9 | - | 9.5 | 0.011 | 17 3×1.5 | 1/1.38 | 0.7 | 1.2 | 8.3 | - | 10.0 | 0.011 | 15 4×1.5 | 1/1.38 | 0.7 | 1.2 | 9.0 | - | 10.9 | 0.011 | 17 5×1.5 | 1/1.38 | 0.7 | 1.2 | 9.7 | - | 11.7 | 0.011 | 17 6×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 7×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 8×1.5 | 1/1.38 | 0.7 | 1.2 | 11.7 | - | 14.1 | 0.011 | 17 10×1.5 | 1/1.38 | 0.7 | 1.2 | 13.7 | - | 16.6 | 0.011 | 17 12×1.5 | 1/1.38 | 0.7 | 1.2 | 14.2 | - | 17.1 | 0.011 | 17 2×2.5 | 1/2.25 | 0.8 | 1.2 | 9.0 | - | 10.9 | 0.0085 | 35 3×2.5 | 1/2.25 | 0.8 | 1.2 | 9.5 | - | 11.5 | 0.0085 | 35 4×2.5 | 1/2.25 | 0.8 | 1.2 | 11.4 | - | 13.8 | 0.0085 | 35 5×2.5 | 1/2.25 | 0.8 | 1.5 | 13.0 | - | 15.7 | 0.0085 | 35 6×2.5 | 1/2.25 | 0.8 | 1.5 | 14.1 | - | 18.8 | 0.0085 | 46 7×2.5 | 1/2.25 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.0085 | 46 8×2.5 | 1/2.25 | 0.8 | 1.5 | 15.8 | - | 19.0 | 0.0085 | 35 10×2.5 | 1/2.25 | 0.8 | 1.5 | 16.0 | - | 19.4 | 0.0085 | 35 12×2.5 | 1/2.25 | 0.8 | 1.5 | 16.5 | - | 20.0 | 0.0085 | 35 2×4 | 1/2.76 | 0.8 | 1.2 | 10.8 | - | 13.1 | 0.007 | 46 3×4 | 1/2.76 | 0.8 | 1.2 | 11.5 | - | 13.9 | 0.007 | 46 4×4 | 1/2.76 | 0.8 | 1.2 | 13.2 | - | 15.9 | 0.007 | 46 5×4 | 1/2.76 | 0.8 | 1.5 | 14.3 | - | 17.3 | 0.007 | 46 6×4 | 1/2.76 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.007 | 46 Descripción del producto / Casos de uso El cable de control KVV Copper Core PVC Insulation PE Sheath está diseñado para la transmisión de señales de control y monitorización en automatización industrial, cuadros eléctricos y circuitos de control de equipos. Las aplicaciones típicas incluyen conexiones de E/S de PLC, cableado de sensores y actuadores en líneas de automatización de fábricas, cableado de control en maquinaria y circuitos de control HVAC en edificios. El cable está destinado a equipos de adquisición e ingeniería, integradores de sistemas e instaladores que requieren una sólida integridad de la señal y construcciones de cable a prueba de incendios. Características técnicas clave y especificaciones de conformidad

• Conductores de cobre sin oxígeno de gran pureza para una baja resistencia y una transmisión de señal estable.
• Aislamiento de PVC reticulado que proporciona protección dieléctrica y robustez mecánica.
• Funda exterior sin halógenos y con baja emisión de humos para minimizar las emisiones tóxicas en caso de incendio y mejorar la seguridad contra incendios.
• Regulado para circuitos de 450/750 V CA; cumple la norma GB/T 9330-2020.
• Temperatura de funcionamiento especificada de hasta 70 °C y temperatura de instalación no inferior a 0 °C.

Ventajas

• Seguridad contra incendios mejorada y emisiones tóxicas reducidas (cubierta LSHF).
• Configuraciones de conductores modulares para simplificar la instalación y lograr conexiones fiables.
• Compatibilidad con prácticas comunes de cableado de puente y de control para sistemas de gestión industrial y de edificios.

Características / especificaciones técnicas

• Tensión nominal: 450/750 V CA.
• Material conductor: cobre de alta pureza libre de oxígeno.
• Aislamiento: PVC reticulado.
• Funda: PVC de baja emisión de humos y libre de halógenos (variantes de funda de PE señaladas).
• Normas: GB/T 9330-2020.
• Temperatura de funcionamiento (continuo): hasta 70°C.
• Temperatura mínima de instalación: 0°C.
• Radio de curvatura: 4×D para D < 25 mm; 6×D para D ≥ 25 mm.
• Opciones de múltiples conductores/tamaños disponibles (consulte la tabla de parámetros anterior para conocer los tamaños, diámetros, resistencia y valores nominales de corriente de los conductores).
