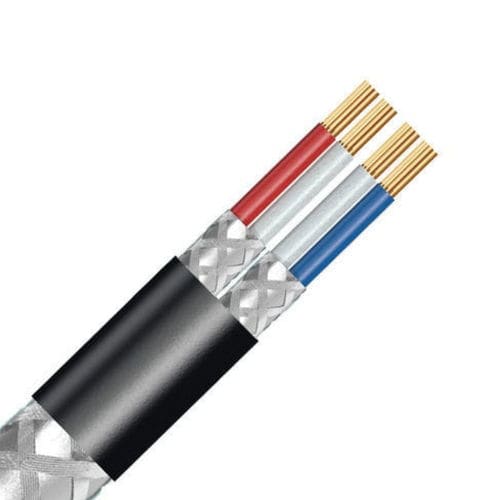

Cable de control industrial KVVP

de aluminioflexiblecon funda

Aplicación
Este cable está diseñado para circuitos de control, monitorización y protección con tensión nominal U0/U = 450/750 V y por debajo, adecuado para armarios de control, paneles de maquinaria e instalaciones de automatización.

Materiales y normas

• Conductor: cobre sin oxígeno de alta pureza.
• Aislamiento: polietileno.
• Apantallamiento: papel de aluminio + trenza de cobre estañado de alta densidad.
• Cubierta: PVC.
• Norma: GB/T9330-2020.

Función en sistemas de control y monitorización
Proporciona transmisión de señal estable y líneas de protección fiables para aplicaciones industriales de control y monitorización, reduciendo las interferencias electromagnéticas en las líneas de señal.

Características de diseño

• Conductor de cobre sin oxígeno para baja resistencia.
• Aislamiento de polietileno para integridad eléctrica.
• Apantallamiento de doble capa (aluminio + trenza de cobre estañado) para reducir EMI.
• Cubierta de PVC para protección mecánica y retardancia a la llama.
• Construcción flexible disponible en múltiples secciones (típico: 2×1,0 mm² a 12×1,0 mm² y 2×1,5 mm²).

Rendimiento y condiciones de servicio
Baja resistencia del conductor y alta resistencia de aislamiento para mantener la integridad de la señal; temperatura de servicio continua ≤ 70°C; temperatura de instalación ≥ 0°C. Apantallamiento mejorado para entornos industriales.

Aplicaciones típicas

• Sistemas de automatización y paneles de control industrial (sensores, actuadores, PLC).
• Reparación y actualización de equipos — apto como cable de reemplazo o mejora.
• Instalaciones que requieren protección EMI y fiabilidad de señal (fábricas, plantas de proceso, sistemas de monitorización).

Ventajas principales

• Apantallamiento de doble capa para mayor contención de EMI y fidelidad de la señal.
• Flexibilidad optimizada para el tendido en armarios y bandejas.
• Cubierta exterior de PVC resistente para protección mecánica.

Parámetros de funcionamiento (conciso)

• Tensión nominal: U0/U = 450/750 V.
• Temperatura de servicio continuo: ≤ 70°C.
• Temperatura de instalación: ≥ 0°C.
• Radio de curvatura: D < 25 mm → ≥ 4D; D ≥ 25 mm → ≥ 6D.
• Capas de construcción: Conductor / Aislamiento / Blindaje / Cubierta.

Configuraciones típicas y métricas clave

• 2×1,0 mm² — Estructura conductor: 1/1,13 mm; Aislamiento: 0,6 mm; Densidad trenza: 80%; Cubierta: 1,2 mm; Diámetro ≈ 8,0 mm; Resistencia máxima conductor a 20°C: 0,011 Ω/km; Resistencia mínima aislamiento a 70°C: 18,1 MΩ·km.
• 3×1,0 mm² — Diámetro ≈ 8,4 mm; Resistencia máx 0,011 Ω/km; Resistencia aislamiento mín 18,1 MΩ·km.
• 4×1,0 mm² — Diámetro ≈ 8,9 mm; Resistencia máx 0,011 Ω/km; Resistencia aislamiento mín 18,1 MΩ·km.
• 5×1,0 mm² — Diámetro ≈ 9,6 mm; Resistencia máx 0,011 Ω/km; Resistencia aislamiento mín 18,1 MΩ·km.
• 6×1,0 mm² — Diámetro ≈ 10,2 mm; Resistencia máx 0,011 Ω/km; Resistencia aislamiento mín 18,1 MΩ·km.
• 7×1,0 mm² — Diámetro ≈ 10,2 mm; Resistencia máx 0,011 Ω/km; Resistencia aislamiento mín 18,1 MΩ·km.
• 8×1,0 mm² — Diámetro ≈ 11,2 mm; Resistencia máx 0,011 Ω/km; Resistencia aislamiento mín 18,1 MΩ·km.
• 10×1,0 mm² — Diámetro ≈ 13,0 mm; Resistencia máx 0,011 Ω/km; Resistencia aislamiento mín 18,1 MΩ·km.
• 12×1,0 mm² — Aislamiento: 0,6 mm; Cubierta: 1,5 mm; Diámetro ≈ 13,6 mm; Resistencia máx 0,011 Ω/km; Resistencia aislamiento mín 18,1 MΩ·km.
• 2×1,5 mm² — Estructura conductor: 1/1,38 mm; Aislamiento: 0,7 mm; Densidad trenza: 80%; Cubierta: 1,2 mm; Diámetro ≈ 8,9 mm; Resistencia máx 0,011 Ω/km; Resistencia aislamiento mín 12,1 MΩ·km.
