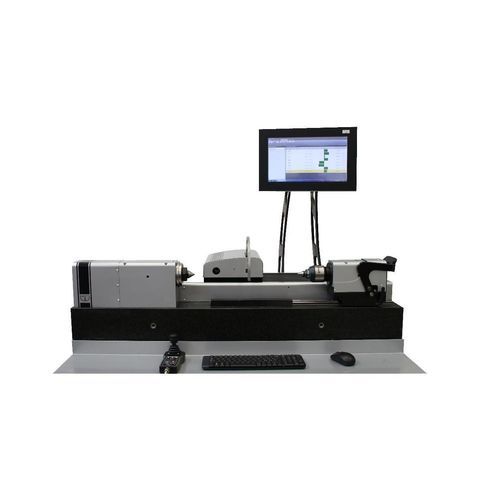

Banco de calibrado y de prueba de calidad T-SHAFT MATIC

de dimensionesde calibracióncontrolado por ordenador

Descripción
T-SHAFT MATIC es una bancada modular para la medición de ejes en producción, disponible en las versiones GMT500 y GMT1000. Permite controles manuales y la inspección automática en serie mediante Smart Self Learning (SSL), que programa el ciclo automático a partir de una única medición manual. El sistema está diseñado para una puesta en marcha rápida, manejo sencillo e integración con los informes de producción.

Características principales

• Diseñado para entorno de taller / producción
• Modo manual y modo automático con Smart Self Learning (SSL)
• Fuerza de medida constante y ajustable en los ejes Z y X
• Hardware y software personalizables
• Interfaz de usuario simple y configuración rápida
• Informes de medición personalizables y registro de datos
• Calibración de ejes sencilla
• Apto para inspección de series de volumen medio a alto

Especificaciones técnicas

• Modelos: GMT500, GMT1000
• Rango de medida Z (longitud): GMT500 = 0–500 mm; GMT1000 = 0–1000 mm
• Rango de medida X (diámetro): GMT500 = 1–120 mm; GMT1000 = 1–150 mm
• Error máximo admisible (longitud Z): 3 + L(mm)/100 µm (ambos modelos)
• Error máximo admisible (diámetro X): 2 + D(mm)/100 µm (ambos modelos)
• Repetibilidad (longitud Z, 2s): ≤ 3 µm
• Repetibilidad (diámetro X): ≤ 2 µm
• Resolución (Z y X): 0.001 mm
• Fuerza de medida (Z ; X): 3 N ; ajustable
• Peso máximo del eje: GMT500 = 60 kg; GMT1000 = 75 kg
• Peso del instrumento: GMT500 = 410 kg; GMT1000 = 610 kg

Aplicaciones

• Control de calidad 100 % en línea de ejes y piezas cilíndricas
• Inspección final en taller cerca de centros de mecanizado
• Inspección de lotes grandes y control estadístico de proceso
• Integración con informes de calidad y trazabilidad
