Banco de calibración de desplazamiento T-SHAFT MAN

de distanciade precisiónmanual

Descripción

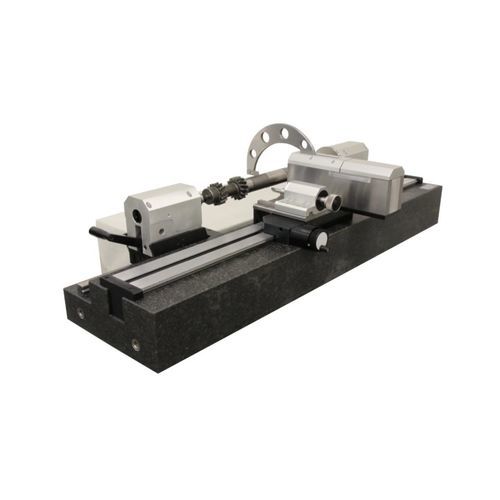

T-SHAFT MAN es un banco de medición manual diseñado para inspecciones rápidas de ejes en taller. Los ejes de diámetro (X) y longitud (Z) se posicionan y accionan por el operador; la repetibilidad la garantiza un sistema mecánico dedicado. Disponible en versiones GM500 y GM1000 y personalizable según especificaciones del cliente.

Tipo de producto
Banco de medición manual para ejes

Tabla de especificaciones
T-SHAFT MAN | | GM500 | GM1000
Campo de medida, longitud Z | mm | 0-500 | 0-1000
Campo de medida, diámetro X | mm | 1-120 | 1-150
Error máximo admisible, longitud Z | µm | 4 + L(mm)/100 | 4 + L(mm)/100
Error máximo admisible, diámetro X | µm | 3 + D(mm)/100 | 3 + D(mm)/100
Repetibilidad, longitud Z (2s) | µm | ≤4 | ≤4
Repetibilidad, diámetro X | µm | ≤3 | ≤3
Resolución, longitud Z | mm | 0.001 | 0.001
Resolución, diámetro X | mm | 0.001 | 0.001
Fuerza de medida Z; X | N | manual | manual
Peso máximo de la pieza | Kg | 25 | 45
Peso de la máquina | Kg | 200 | 390

Características / especificaciones técnicas

• Modelos: GM500 (Z 0–500 mm) y GM1000 (Z 0–1000 mm)
• Campo de medida diámetro (X): GM500 = 1–120 mm; GM1000 = 1–150 mm
• Error máximo admisible (longitud Z): 4 + L(mm)/100 µm (ambos modelos)
• Error máximo admisible (diámetro X): 3 + D(mm)/100 µm (ambos modelos)
• Repetibilidad (longitud Z, 2s): ≤4 µm; Repetibilidad (diámetro X): ≤3 µm
• Resolución en ambos ejes: 0.001 mm
• Fuerza de medida en ejes Z y X: manual
• Peso máximo de la pieza: GM500 = 25 Kg; GM1000 = 45 Kg
• Peso de la máquina: GM500 = 200 Kg; GM1000 = 390 Kg
• Diseñado para mediciones rápidas en taller y configurable según requisitos del cliente
