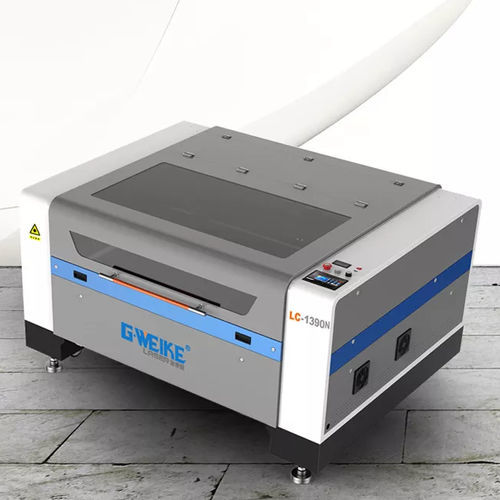

Máquina de corte y grabado láser CO2 LC1390N

láser 2Dpara Acrylpara MDF

Resumen
Cortadora y grabadora láser CO2 industrial para materiales no metálicos, con área de trabajo de 1300 × 900 mm, elevación Z motorizada de 180 mm con autofoco de un toque y tubos CO2 sellados RECI opcionales (80–150 W). Diseñada para corte y grabado de producción repetible en acrílico, madera, MDF, cuero, papel y embalajes de tiradas cortas, con paso por los cuatro laterales para piezas sobredimensionadas o paneles largos.

Características clave

• Elevación electrónica: recorrido Z motorizado de 180 mm que se adapta a grosores y accesorios; autofoco de un toque reduce la configuración manual.
• Enfoque automático: distancia focal constante para mejorar el rendimiento y la repetibilidad entre turnos.
• Puertas pasantes en cuatro lados: soporte para piezas sobredimensionadas y corte por etapas de paneles largos.
• Guías lineales HIWIN (Taiwán): guías de elementos rodantes para alta precisión de posicionamiento y bajo desgaste.
• Componentes de seguridad y finales de carrera OMRON: componentes de grado industrial para activación fiable y mayor vida útil.
• Tubo láser CO2 sellado RECI (opcional 80/100/130/150 W): haz estable y alta densidad de energía focal para bordes acrílicos pulidos y grabado nítido.
• Control Wi‑Fi: revisión remota de parámetros y diagnóstico; un PC puede gestionar varias máquinas.
• Lentes ópticas II‑VI y espejos bañados en oro: lentes asféricas de alta transmitancia y espejos para mejor transmisión del haz.
• Motores paso a paso Leadshine: bajo ruido, aceleración suave y posicionamiento fiable.
• Extractor con un botón: control independiente del ventilador para evitar funcionamiento en vacío y gestionar la extracción.
• Doble plataforma: mesa tipo panal para grabado/pequeñas piezas y mesa de cuchilla para chapas más gruesas para reducir la retroreflexión y las manchas.
• Filtración de alta eficiencia opcional: sistema de tres etapas — prefiltro de bolsa → HEPA ≥ 0,3 μm → adsorción por carbón activo; caudal y ciclo de filtros configurables según material y carga de trabajo.

Sector de aplicación
Apto para señalética acrílica y cajas de luz, trabajos en madera y celosías, elementos expositores en MDF, parches de cuero y regalos personalizados, prototipado en papel y embalajes de pequeña tirada en aplicaciones no metálicas que requieran repetibilidad y calidad de borde.

Parámetros técnicos
Láser – Tipo: tubo láser CO2 sellado
Potencia láser: 80 W / 100 W / 130 W / 150 W (opcional)
Área de trabajo: 1300 mm × 900 mm
Tamaño de la máquina: 1880 × 1549 × 1075 mm
Velocidad máxima de corte: 0–24 000 mm/min
Repetibilidad: ±0,05 mm
Alimentación: AC 110–220 V ±10%, 50–60 Hz
Potencia total: < 1 500 W
Temperatura de funcionamiento: 0–45 °C
Humedad de funcionamiento: 5–95%
Carácter mínimo: Inglés 1 × 1 mm
Mesa de trabajo: plataforma elevable 180 mm
Sistema de accionamiento: paso a paso
Refrigeración: refrigeración por agua con protección
Auxiliares: extractor y conducto de aire
Control: sistema de control DSP
Software compatible: LightBurn / RDWorks / CorelDRAW / AutoCAD / Photoshop

Especificaciones técnicas

• Modelo: LC1390N
• Área de trabajo: 1300 × 900 mm
• Tipo de tubo láser: CO2 sellado (RECI)
• Potencias disponibles: 80 W / 100 W / 130 W / 150 W
• Elevación Z (motorizada): 180 mm con autofoco
• Velocidad máxima de corte: hasta 24 000 mm/min
• Repetibilidad de posición: ±0,05 mm
• Alimentación: AC 110–220 V ±10%, 50–60 Hz
• Método de refrigeración: refrigeración por agua con protección
• Sistema de control: DSP
• Software compatible: LightBurn, RDWorks, CorelDRAW, AutoCAD, Photoshop
• Filtración opcional: 3 etapas (prefiltro → HEPA ≥0,3 μm → carbón activo)
