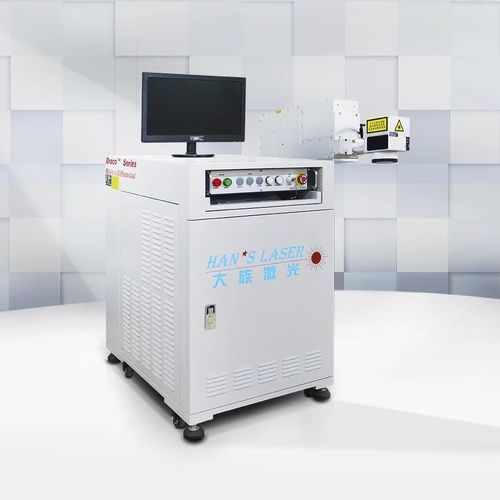

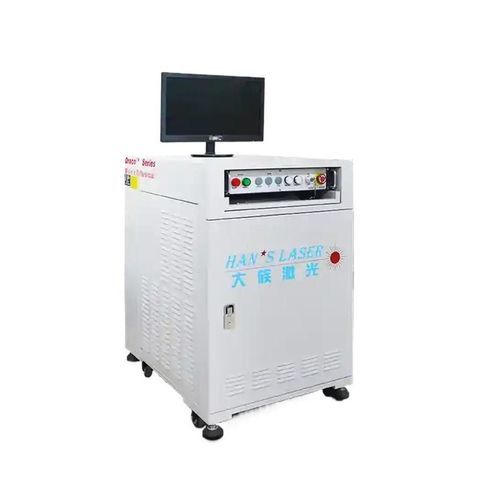

Sistema de marcado láser UV EP-15-THG-F

automáticopara tuberíaspara componentes electrónico

Descripción general del producto

• Sistema modular de marcaje láser UV en diseño split, pensado para integrarse en líneas de ensamblaje o montarse en equipos de elevación/maniobra.
• Diseñado para procesos en línea y marcaje de alta cadencia en producción.
• Compatible con fuentes láser UV, verde e IR en configuraciones modulares.
• Capaz de taladrar micro-orificios con diámetro ≤ 10 µm.

Aplicaciones

• Marcado de logotipos, números de modelo, origen y códigos de trazabilidad en componentes y conjuntos electrónicos.
• Marcado en materiales de embalaje: envases alimentarios, tubos PVC, embalajes farmacéuticos HDPE/PO/PP.
• Marcado y corte de PCB; micro-perforación de obleas y mecanizado de agujeros ciegos.
• Eliminación de recubrimientos en sustratos metálicos y no metálicos; marcado de equipos de baja tensión y materiales resistentes al fuego.

Ficha técnica
Modelo de máquina: EP-15/25/30-THG-F
Longitud de onda láser: 355 nm
Opciones de potencia láser: 4 W / 7 W / 10 W / 15 W / 25 W
Ancho mínimo de línea de marcado: 10–15 µm
Velocidad de marcado: hasta 250 caracteres/s
Área de marcado: 100 × 100 mm (lente estándar F160)
Frecuencia de repetición de pulsos: 10–200 kHz
Refrigeración: refrigerado por agua
Alimentación: AC 220 V, 50 Hz, 16 A
Consumo total: ≤ 1,5 kW
Dimensiones totales (An×Pr×Al): 600 × 800 × 1350 mm


Características / especificaciones técnicas

• Familia de modelos: EP-15/25/30-THG-F (sistema modular tipo split).
• Longitud de onda UV: 355 nm.
• Potencias disponibles: 4 W, 7 W, 10 W, 15 W, 25 W.
• Ancho mínimo de línea de marcado: 10–15 µm.
• Velocidad de marcado: hasta 250 caracteres/s.
• Área de marcado estándar: 100 × 100 mm (lente F160).
• Rango de frecuencia de pulsos: 10–200 kHz.
• Sistema de refrigeración: por agua.
• Requisitos eléctricos: AC 220 V, 50 Hz, 16 A; consumo ≤ 1,5 kW.
• Dimensiones compactas: 600 × 800 × 1350 mm (An×Pr×Al).
