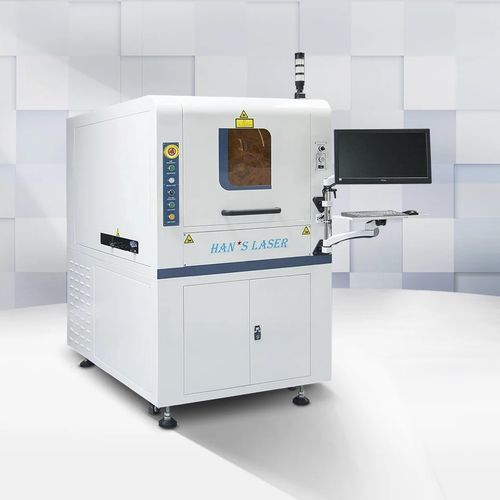

Sistema de marcado láser de fibra HDZ-PCB100F

láser CO2láser UVautomático

Descripción del producto
El sistema integrado de marcado PCB con volteo HDZ-PCB100F es una unidad de marcado automática en línea diseñada para integrarse en líneas de producción SMT. El sistema realiza carga/descarga automática, volteo de placa, posicionamiento preciso, marcado láser, lectura y verificación de códigos para PCBA. Las interfaces mecánicas y eléctricas siguen el estándar SMEMA y cuenta con CCD de alta resolución y compatibilidad con MES para trazabilidad.

Características de la máquina

• Carga/descarga y volteo automáticos en línea integrados en la línea SMT para marcado a una o dos caras
• Diseño conforme a SMEMA para integración sin fisuras
• CCD de alta resolución para posicionamiento, lectura y control precisos
• Integración con MES/ERP para intercambio de datos y verificación automatizada
• Opciones de láser: CO2 estándar; UV / Green / Fiber opcionales

Aplicaciones
Apto para marcado y trazabilidad de electrónica de consumo, dispositivos wearables, PCBA para automoción, PCBA de teléfonos móviles, FPC y placas similares. Soporta códigos 1D, matrices 2D, QR, logotipos y números de lote para trazabilidad y control de calidad en producción.

Efectos de marcado láser

• Muestras de marcado en PCBA con máscara de soldadura blanca
• Muestras de marcado en PCBA con máscara de soldadura verde
• Muestras de marcado en PCBA con máscara de soldadura negra

Ficha técnica
Modelo: HDZ-PCB100F
Generador láser: CO2 estándar; UV, Green, Fiber opcionales
Área de marcado láser: 60×60 mm
Longitud de marcado: 100 mm ± 2 mm
Tamaño de PCB aplicable: 50×50 mm – 460×460 mm
Método de refrigeración: refrigeración por aire
Vida útil del láser: 20.000 horas
Grosor de sustrato adecuado: 0,6–3 mm
Altura de la línea de producción: 900 ± 20 mm
Precisión final de posicionamiento: ±0,1 mm (CCD)
Suministro de gas: 0,6–0,8 MPa
Alimentación eléctrica: 220 V
Consumo: < 2,2 kW
Dimensiones máquina (L×A×H): 1000 × 1600 × 1700 mm
Peso: 600 kg
Nivel IP: IP54

Especificaciones técnicas

• Modelo: HDZ-PCB100F
• Opciones de láser: CO2 (estándar); UV, Green, Fiber (opcionales)
• Área de marcado: 60×60 mm; longitud de marcado 100 mm ± 2 mm
• Tamaño de PCB aplicable: 50×50 mm – 460×460 mm
• Grosor de sustrato: 0,6–3 mm
• Modo de procesamiento: marcado mono- o doble cara (volteo integrado)
• Precisión de posicionamiento: ±0,1 mm (CCD)
• Refrigeración: por aire
• Interfaces: SMEMA; compatibilidad con integración MES/ERP para intercambio de datos
• Alimentación: 220 V; consumo < 2,2 kW
• Dimensiones: 1000×1600×1700 mm; Peso: 600 kg; IP54
