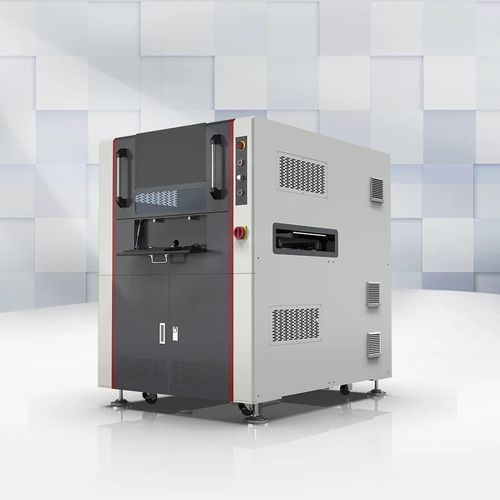

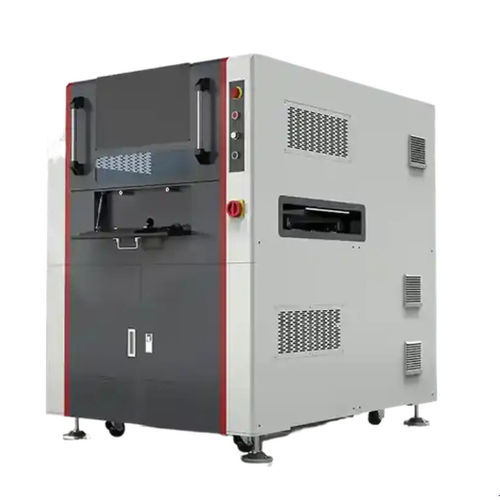

Máquina de marcado láser CO2

integrablede códigos de barraspara PCB

Características de la máquina

• Marcado de códigos de barras, QR, textos, números y otra información en PCB/PCBA;
• Marcado láser doble cara mediante láser CO2, marcado en las caras superior e inferior;
• CCD coaxial para funciones de posicionamiento y lectura de códigos.

Aplicaciones
Marcado en línea de PCB y PCBA en líneas de ensamblaje electrónico.

Descripción breve
1. Rendimiento general del equipo
Tamaño del equipo: 1100 × 1550 × 1550 mm (excluyendo accesorios). La altura del indicador de color puede variar ligeramente.
Característica del equipo: marcado doble cabeza y doble cara.

2. Sistema de posicionamiento CCD y escaneo de códigos
El sistema captura puntos de referencia en la placa mediante imagen CCD y compensa las desviaciones de posición por computadora para mejorar significativamente la precisión del marcado. Lee códigos 1D y 2D, sube los datos y los compara mediante el MES para verificar que el marcado y la lectura sean correctos. Si se detecta un error de código o no se puede leer, la máquina generará una alarma y se detendrá a la espera de la intervención del operario.

3. Principio de funcionamiento / flujo de trabajo
3.1. Encender la máquina completa;
3.2. Pulsar el botón de inicio de la mesa de trabajo para que funcione automáticamente;
3.3. La unidad de marcado recibe las PCBs de la línea de ensamblaje anterior y posiciona, marca y verifica automáticamente ambas caras con CCD;
3.4. Tras la verificación, la placa se traslada al siguiente proceso;
3.5. Repetir los pasos anteriores para operación continua.

Requisitos ambientales para el uso del equipo

• 4.1. Temperatura ambiente: 15-30 °C; se requiere aire acondicionado.
• 4.2. Humedad: 40% - 80%; si existe riesgo de condensación, instalar un deshumidificador.
• 4.3. Alimentación eléctrica: 220 V, 50 Hz.
• 4.4. Fluctuación de la tensión: ±5%; instalar estabilizadores automáticos si la fluctuación excede ±5%.
• 4.5. Evitar fuertes interferencias electromagnéticas cerca de la instalación (p. ej., estaciones de transmisión/relé).
• 4.6. Amplitud de la base: < 50 µm; aceleración de vibración: < 0,05 g. Evitar prensas pesadas u otras máquinas similares en las proximidades. El área de instalación debe ser libre de humo y con bajo contenido de polvo; evitar entornos con polvo intenso como el pulido/lijado de metales.
• 4.7. Presión de aire: 5–8 KG/cm².
• 4.8. Algunos entornos deben contar con suelos antiestáticos y blindaje reforzado.

Especificaciones técnicas

• Rango de tamaño aplicable de PCB: longitud 50 mm–500 mm; ancho 50 mm–460 mm; espesor 0,8 mm–6,5 mm; altura de componentes < 20 mm.
• Altura aplicable de la línea de carga/descarga: 900 mm; rango ajustable: 880–930 mm (ajustable mediante patas niveladoras).
• Recorrido de la plataforma X-Y: 550 × 500 mm; velocidad de movimiento: 150–400 mm/s; precisión de posicionamiento repetido: ±0,05 mm.
• Velocidad de transmisión por cinta: aprox. 100–400 mm/s.
• Dimensiones totales del sistema de trabajo (L × W × H): 1550 mm × 1100 mm × 1550 mm (el tamaño real puede variar ligeramente).
• Requisitos de alimentación de la mesa de trabajo: AC 220 V monofásico ±5%, 50 Hz.
• Requisitos de aire: aire limpio 0,4–0,8 MPa, entrada φ 8.
• Potencia total del equipo: aprox. 6000 W.
• Peso total del equipo: aprox. 1000 kg.
