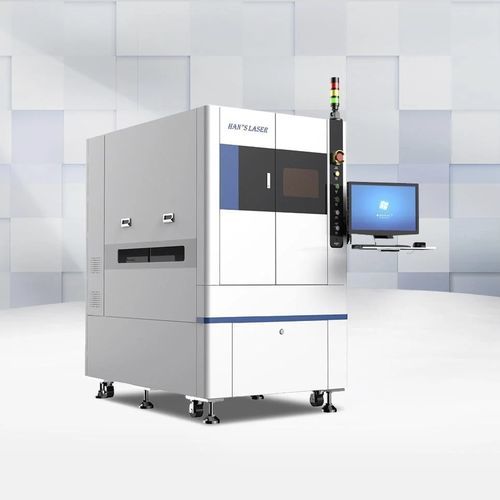

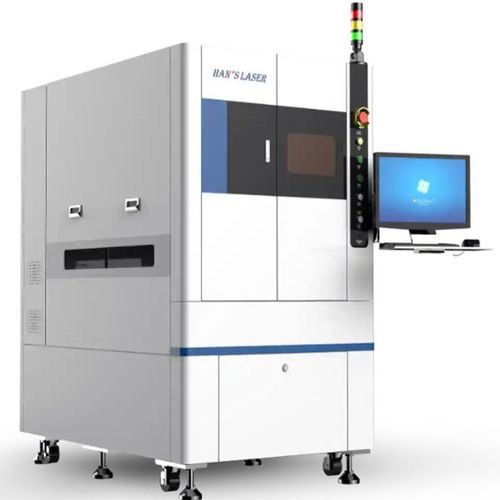

Máquina de corte láser ultravioleta HDZ-CL4030láser UVpara cobrepara material plástico
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- láser ultravioleta, láser UV
- Material tratado
- para cobre, para material plástico
- Producto tratado
- para PCB, para circuito impreso
- Sistema de control
- CNC
- Aplicaciones
- para el sector de las gafas
- Carga de la pieza
- con carga descarga automatizada
- Estructura
- compacta
- Otras características
- automática, de alta precisión, de alta eficacia, refrigerada con agua, con cámara CCD, con cabeza galvanométrica
- Carrera X
300 mm
(11,81 in)- Carrera Y
300 mm
(11,81 in)- Potencia láser
Mín.: 10 W
Máx.: 60 W
- Repetibilidad
0,002 mm
(0,0001 in)- Longitud total
1.000 mm
(39 in)- Ancho total
1.400 mm
(55 in)- Altura
1.750 mm
(69 in)- Alimentación eléctrica
220 V
Descripción
Descripción del producto
Características clave
Aplicaciones
Especificaciones técnicas
- Máquina de corte láser UV en línea para corte de paneles y singulación de pequeño formato PCBA/FPCBA. Modelo: HDZ-CL4030.
Características clave
- Generador láser UV de alto rendimiento (355 nm), disponible en variantes nanosegundo verde o picosegundo UV; potencia configurable (típ. 10–60 W) según material y rendimiento requerido.
- Zona afectada por calor muy pequeña, adecuada para electrónica de alta densidad y alta integración.
- Sistema de movimiento de alta precisión con galvanómetro de escaneo y posicionamiento asistido por visión; precisión de reposicionamiento ±0,025 mm; repetibilidad de la plataforma 2D ±0,002 mm.
- Diseño listo para integración en línea con líneas SMT y sistemas automáticos de carga/descarga para reducir la manipulación manual.
- Sistema refrigerado por agua y compatibilidad con formatos CAD/CAM habituales (dxf, plt).
Aplicaciones
- Corte de precisión, medio corte, ranurado y apertura para FPC, PCBA, módulos RF, CVL, SIP y ensamblajes electrónicos de pequeño formato similares.
- Adecuado para el mecanizado de precisión en electrónica automotriz, electrónica de consumo y embalaje de componentes.
Especificaciones técnicas
- Modelo: HDZ-CL4030
- Longitud de onda láser: 355 nm
- Variantes de láser: nanosegundo verde / picosegundo UV
- Potencia: configurable, opciones típicas 10 W / 15 W / 20–60 W
- Ancho de línea mínimo: 0,03 mm
- Precisión de reposicionamiento (final): ±0,025 mm
- Repetibilidad de la plataforma 2D: ±0,002 mm
- Área máxima de trabajo: 300 mm × 300 mm
- Posicionamiento: cámara de visión (CCD 5MP recomendada)
- Refrigeración: refrigeración por agua
- Formatos compatibles: dxf, plt
- Alimentación: 220 V, 50 Hz, ≈6 kW (según configuración)
- Dimensiones de la máquina (referencia): 1000 mm × 1400 mm × 1750 mm
