Separador de membrana con racor roscado MCH series

Resumen del producto
Los módulos de membrana para separación de CO2 Mairui utilizan fibras huecas de polisulfona para la separación selectiva CO2/CH4. El CO2 permea preferentemente a través de la membrana, mientras que la corriente no permeada se enriquece en metano. La selección del módulo y la configuración del proceso se determinan según la composición del alimentador, la capacidad, la presión y temperatura de operación, las especificaciones del producto y los objetivos de recuperación de metano.

Modo de funcionamiento
Las membranas de fibra hueca de polisulfona presentan mayor permeabilidad al CO2 frente al CH4; la corriente permeada se vuelve rica en CO2. Los sistemas pueden configurarse en una, dos o tres etapas para cumplir los requisitos de pureza y recuperación del producto.

Modelos y especificaciones
Tipo de conexión: Rc (PT)

• MCH-3032A | Longitud L: 856 mm | OD: 110 mm | ID: 85 mm | Alimentación/Retentado/Permeado: 1/2" | Peso: 6.0 kg
• MCH-4040A | Longitud L: 1080 mm | OD: 150 mm | ID: 114 mm | Alimentación/Retentado/Permeado: 1" | Peso: 15 kg
• MCH-4160A | Longitud L: 1564 mm | OD: 160 mm | ID: 125 mm | Alimentación/Retentado/Permeado: 1" | Peso: 19 kg
• MCH-6160A | Longitud L: 1580 mm | OD: 200 mm | ID: 157.5 mm | Alimentación/Retentado/Permeado: 1.5" | Peso: 26 kg
• MCH-8140A | Longitud L: 1080 mm | OD: 280 mm | ID: 220 mm | Alimentación/Retentado: 1.5" | Permeado: 2" | Peso: 44 kg
• MCH-8160A | Longitud L: 1580 mm | OD: 280 mm | ID: 220 mm | Alimentación/Retentado: 1.5" | Permeado: 2" | Peso: 55 kg

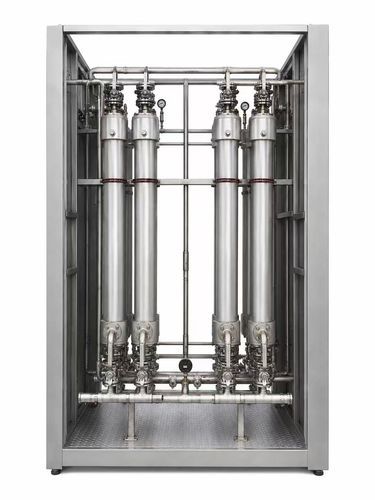

Configuración de bancos de membrana

• Varios módulos pueden combinarse en bancos de membrana para escalar la capacidad.
• La cantidad y disposición se definen según las exigencias de alimentación y producto y son específicas por proyecto.
• Se pueden aplicar configuraciones de dos o tres etapas para equilibrar la especificación del producto y la recuperación de metano.

Factores de selección

• Composición del gas de alimentación
• Flujo de gas de alimentación (capacidad)
• Presión y temperatura de operación
• Pureza objetivo del gas de producto
• Requisito de recuperación de metano

Requisitos del gas de alimentación
Contenido de H2S <20 ppm. El gas de entrada debe cumplir los requisitos de entrada de los módulos de membrana Mairui en cuanto a contaminantes, temperatura y presión.

Aplicaciones relacionadas

• Petróleo & Gas — inertización, enmascaramiento, purga, eliminación de CO2 y deshumidificación de gases.
• Mejora de biogás & biometano — pretratamiento y mejora de biogás para inyección a la red o Bio-CNG.
• Eliminación de CO2 & CCUS — separación por membrana para gas natural, biogás y corrientes de gas industriales seleccionadas.

Especificaciones técnicas

• Material: fibras huecas de polisulfona
• Objetivo de separación: separación selectiva CO2/CH4 (permear preferentemente CO2)
• Tipo de conexión: Rc (PT)
• Tolerancia de H2S en el gas de alimentación: <20 ppm
• Escalado de módulos: los módulos pueden combinarse en bancos de membrana; procesos de dos o tres etapas posibles
• Modelos y dimensiones clave:
  • MCH-3032A — Longitud: 856 mm; OD: 110 mm; ID: 85 mm; Alimentación/Retentado/Permeado: 1/2"; Peso: 6.0 kg
  • MCH-4040A — Longitud: 1080 mm; OD: 150 mm; ID: 114 mm; Alimentación/Retentado/Permeado: 1"; Peso: 15 kg
  • MCH-4160A — Longitud: 1564 mm; OD: 160 mm; ID: 125 mm; Alimentación/Retentado/Permeado: 1"; Peso: 19 kg
  • MCH-6160A — Longitud: 1580 mm; OD: 200 mm; ID: 157.5 mm; Alimentación/Retentado/Permeado: 1.5"; Peso: 26 kg
  • MCH-8140A — Longitud: 1080 mm; OD: 280 mm; ID: 220 mm; Alimentación/Retentado: 1.5"; Permeado: 2"; Peso: 44 kg
  • MCH-8160A — Longitud: 1580 mm; OD: 280 mm; ID: 220 mm; Alimentación/Retentado: 1.5"; Permeado: 2"; Peso: 55 kg
