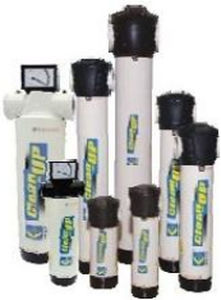

Purificador de aire comprimido de carbón activado Class 35

de piecon filtrode polvo

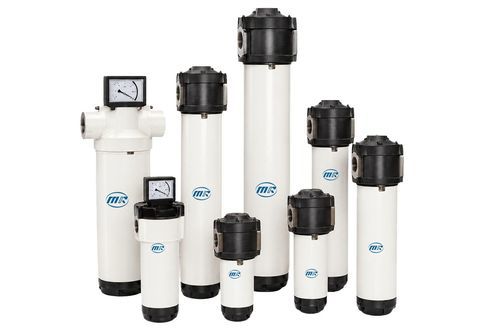

Descripción del producto
Los filtros de aire comprimido roscados Clase 35–800 están diseñados para la filtración en la línea principal y la entrada de equipos. Una trayectoria de entrada lisa a 90° y un difusor de flujo cónico reducen la turbulencia y la pérdida de presión, aumentando al mismo tiempo el área efectiva de filtración. La carcasa en tres secciones facilita el reemplazo del elemento filtrante y el mantenimiento del drenaje.

Especificaciones del producto

• Presión de trabajo: 0,2–1,6 MPa
• Rango de caudal nominal: 1,6–23 m³/min (Clase-35 a Clase-800)
• Grados de filtración disponibles: C / T / A / F / H
• Accesorios opcionales: válvula de drenaje electrónica, drenaje interno, válvula de drenaje automática, indicador de diferencia de presión

Grados de filtración Mairui C/T/A/F/H

• C — Filtro aceite-agua para línea principal; Precisión de filtración: 3 μm; Aceite residual máximo: ≤5 ppm
• T — Filtro de partículas para línea principal; Precisión de filtración: 1 μm; Aceite residual máximo: ≤1 ppm
• A — Eliminación de aceite de alta eficiencia; Precisión de filtración: 0,01 μm; Aceite residual máximo: ≤0,01 ppm
• F — Eliminación de aceite de ultra alta eficiencia; Precisión de filtración: 0,01 μm; Aceite residual máximo: ≤0,001 ppm
• H — Filtro de vapor de aceite con carbón activado; Precisión de filtración: 0,01 μm; Aceite residual máximo: ≤0,003 ppm

Modelos y especificaciones

• Class-35 — Caudal nominal 1,6 m³/min; Presión de trabajo 0,2–1,6 MPa; Conexión RC1"; Longitud 260 mm; Ancho 107 mm; Elemento filtrante: Class-35E-03; Cantidad de elementos: 1; Peso: 2,5 kg
• Class-70 — Caudal nominal 2,6 m³/min; Presión de trabajo 0,2–1,6 MPa; Conexión RC1"; Longitud 305 mm; Ancho 107 mm; Elemento filtrante: Class-70E-03; Cantidad de elementos: 1; Peso: 2,8 kg
• Class-100 — Caudal nominal 3,8 m³/min; Presión de trabajo 0,2–1,6 MPa; Conexión RC1"; Longitud 365 mm; Ancho 107 mm; Elemento filtrante: Class-100E-03; Cantidad de elementos: 1; Peso: 3,1 kg
• Class-200 — Caudal nominal 7 m³/min; Presión de trabajo 0,2–1,6 MPa; Conexión RC1-1/2"; Longitud 555 mm; Ancho 135 mm; Elemento filtrante: Class-200E-03; Cantidad de elementos: 1; Peso: 5,1 kg
• Class-300 — Caudal nominal 8,5 m³/min; Presión de trabajo 0,2–1,6 MPa; Conexión RC1-1/2"; Longitud 635 mm; Ancho 135 mm; Elemento filtrante: Class-300E-03; Cantidad de elementos: 1; Peso: 5,8 kg
• Class-350 — Caudal nominal 11,5 m³/min; Presión de trabajo 0,2–1,6 MPa; Conexión RC2"; Longitud 735 mm; Ancho 135 mm; Elemento filtrante: Class-350E-03; Cantidad de elementos: 1; Peso: 6,5 kg
• Class-400 — Caudal nominal 13,5 m³/min; Presión de trabajo 0,2–1,6 MPa; Conexión RC2"; Longitud 760 mm; Ancho 170 mm; Elemento filtrante: Class-400E-03; Cantidad de elementos: 1; Peso: 10 kg
• Class-600 — Caudal nominal 17 m³/min; Presión de trabajo 0,2–1,6 MPa; Conexión RC2-1/2"; Longitud 820 mm; Ancho 170 mm; Elemento filtrante: Class-600E-03; Cantidad de elementos: 1; Peso: 11 kg
• Class-800 — Caudal nominal 23 m³/min; Presión de trabajo 0,2–1,6 MPa; Conexión RC2-1/2"; Longitud 1060 mm; Ancho 170 mm; Elemento filtrante: Class-800E-03; Cantidad de elementos: 1; Peso: 14 kg

Características técnicas

• Uso previsto: filtración en línea principal y en la entrada de equipos
• Carcasa: diseño en tres secciones para el reemplazo del elemento y acceso al drenaje
• Flujo: entrada lisa a 90° y difusor cónico para reducir la turbulencia y la pérdida de presión
• Grados de filtración: C (aceite-agua), T (partículas), A (eliminación de aceite alta eficiencia), F (eliminación de aceite ultra alta eficiencia), H (carbón activado para vapor de aceite)
• Precisiones típicas: 3 μm (C), 1 μm (T), 0,01 μm (A/F/H)
• Aceite residual máximo por grado: C ≤5 ppm; T ≤1 ppm; A ≤0,01 ppm; F ≤0,001 ppm; H ≤0,003 ppm
• Accesorios: válvula de drenaje electrónica, drenaje interno, válvula de drenaje automática, indicador de presión diferencial
• Elementos filtrantes: referencias Class-35E-03 a Class-800E-03; Cantidad de elementos: 1 por unidad
• Peso ejemplo: 2,5 kg (Class-35) hasta 14 kg (Class-800)
