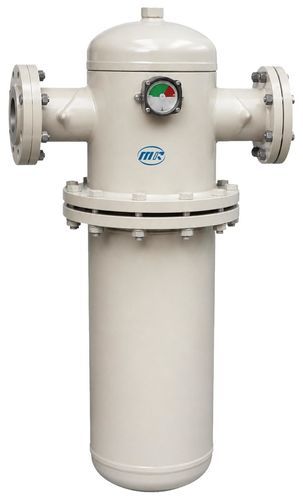

Filtro de aire comprimido Class 600

de cartuchoindustrialpara climatización

Descripción general del producto Los filtros de aire comprimido con brida de la clase 600–17 500 están diseñados para sistemas de aire comprimido de alto caudal. Se instalan uno o varios elementos filtrantes en función de la capacidad requerida. Se pueden seleccionar los grados de filtración C, T, A, F y H para eliminar partículas, agua líquida, aerosoles de aceite y vapor de aceite, según los requisitos de calidad del aire aguas abajo. Especificaciones clave del producto

• Presión de trabajo: 0,2–1,0 MPa
• Rango de caudal nominal: 17–510 m³/min
• Grados de filtración disponibles: C / T / A / F / H

Grados de filtración C/T/A/F/H de Mairui Grado | Función | Precisión de filtración | Contenido máximo de aceite residual C | Filtro de aceite y agua de la línea principal | 3 μm | ≤5 ppm T | Filtro de partículas de la línea principal | 1 μm | ≤1 ppm A | Filtro de eliminación de aceite de alta eficiencia | 0,01 μm | ≤0,01 ppm F | Filtro de eliminación de aceite de ultra alta eficiencia | 0,01 μm | ≤0,001 ppm H | Filtro de vapor de aceite con carbón activado | 0,01 μm | ≤0,003 ppm Modelos y especificaciones Modelo | Caudal nominal | Presión de servicio | Conexión | Longitud (mm) | Anchura (mm) | Elemento filtrante | Cantidad de elementos | Peso (kg) Clase 600 | 17 m³/min | 0,2–1,0 MPa | DN65FL | 1114 | 320 | Clase 600E | 1 | 23 Clase 800 | 23 m³/min | 0,2–1,0 MPa | DN65FL | 1266 | 230 | Clase 800E | 1 | 28 Clase 900 | 27 m³/min | 0,2–1,0 MPa | DN80FL | 1143 | 430 | Clase 400E | 2 | 79 Clase-1200 | 34 m³/min | 0,2–1,0 MPa | DN80FL | 1143 | 430 | Clase-600E | 2 | 85 Clase 1600 | 45 m³/min | 0,2–1,0 MPa | DN100FL | 1320 | 430 | Clase 800E | 2 | 115 Clase 2000 | 55 m³/min | 0,2–1,0 MPa | DN100FL | 1189 | 540 | Clase 600E | 3 | 128 Clase 2400 | 65 m³/min | 0,2–1,0 MPa | DN125FL | 1438 | 540 | Clase 800E | 3 | 135 Clase 3000 | 87 m³/min | 0,2–1,0 MPa | DN150FL | 1485 | 600 | Clase 800E | 4 | 155 Clase 4000 | 110 m³/min | 0,2–1,0 MPa | DN150FL | 1415 | 600 | Clase 800E | 5 | 158 Clase 4800 | 130 m³/min | 0,2–1,0 MPa | DN150FL | 1445 | 600 | Clase 800E | 6 | 170 Clase 5600 | 160 m³/min | 0,2–1,0 MPa | DN200FL | 1555 | 740 | Clase 800E | 8 | 245 Clase 7000 | 210 m³/min | 0,2–1,0 MPa | DN200FL | 1630 | 750 | Clase 800E | 10 | 270 Clase 8000 | 260 m³/min | 0,2–1,0 MPa | DN250FL | 1610 | 900 | Clase 800E | 12 | 320 Clase 10500 | 320 m³/min | 0,2–1,0 MPa | DN250FL | 1830 | 930 | Clase 800E | 14 | 450 Clase-12500 | 360 m³/min | 0,2–1,0 MPa | DN300FL | 1750 | 960 | Clase-800E | 16 | 420 Clase-14000 | 410 m³/min | 0,2–1,0 MPa | DN300FL | 1670 | 985 | Clase-800E | 19 | 435 Clase-17500 | 510 m³/min | 0,2–1,0 MPa | DN350FL | 1991 | 1140 | Clase-800E | 24 | 500 Características / especificaciones técnicas

• Presión de trabajo: 0,2–1,0 MPa
• Rango de caudal nominal: 17–510 m³/min (modelos de la Clase-600 a la Clase-17500)
• Grados de filtración disponibles: C, T, A, F, H (las funciones van desde la separación de aceite y agua en la línea principal hasta la eliminación de vapores de aceite mediante carbón activo)
• Precisión de filtración: hasta 0,01 μm para la eliminación de aceite de alta eficiencia; filtración de partículas de 1–3 μm para filtros de línea principal
• Contenido máximo de aceite residual por grado: C ≤5 ppm; T ≤1 ppm; A ≤0,01 ppm; F ≤ 0,001 ppm; H ≤ 0,003 ppm
• Tipos de conexión mostrados en los modelos: DN65FL, DN80FL, DN100FL, DN125FL, DN150FL, DN200FL, DN250FL, DN300FL, DN350FL
• Tipos de elementos filtrantes asociados a los modelos (p. ej., Clase-600E, Clase-800E, Clase-400E)
