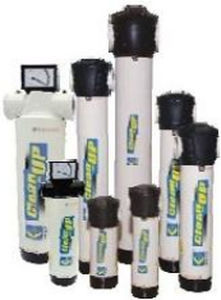

Filtro de aceite KGY series

de aire comprimidode fibra de vidriociclónico

Descripción del producto
Los filtros separadores de aceite KGY combinan separación ciclónica, prefiltración y etapas coalescentes con medio de fibra de vidrio ultrafina para reducir la transferencia de aceite procedente de compresores lubricados. Están diseñados para uso industrial continuo cuando se requiere baja concentración de aceite aguas abajo y estabilidad de presión.

Características clave

• Eliminación de aceite en tres etapas: separación ciclónica, prefiltración y filtración coalescente fina para una separación eficaz del aceite.
• Medio filtrante de fibra de vidrio ultrafina que ofrece una muy baja concentración de aceite en salida (típicamente 0,1–0,01 ppm).
• Amplio rango de caudales: modelos modulares de 1,6 a 510 Nm³/min para sistemas pequeños y grandes.
• Conexiones roscadas (ZG) o bridadas (DN) disponibles para una instalación sencilla.

Especificaciones del producto

• Rango de caudal: 1,6–510 Nm³/min
• Presión de trabajo: 0,2–1,0 MPa
• Temperatura de entrada: 5–65°C
• Contenido de aceite en salida tras filtración: típicamente 0,1–0,01 ppm
• Pérdida de carga inicial: 0,025 MPa

Modelos y especificaciones (tabla)
Model | Caudal nominal | Presión de trabajo | Conexión | Altura (mm) | Diámetro (mm) | Peso (kg)
KGY-1N | 1,6 Nm³/min | 0,2–1,0 MPa | ZG1 | 740 | 159 | 55
KGY-2N | 2,6 Nm³/min | 0,2–1,0 MPa | ZG1 | 880 | 159 | 60
KGY-3N | 3,8 Nm³/min | 0,2–1,0 MPa | ZG1 | 993 | 159 | 85
KGY-6N | 7 Nm³/min | 0,2–1,0 MPa | ZG1-1/2 | 1300 | 159 | 100
KGY-8N | 8,5 Nm³/min | 0,2–1,0 MPa | ZG1-1/2 | 1530 | 159 | 110
KGY-10N | 11,5 Nm³/min | 0,2–1,0 MPa | ZG2 | 1600 | 159 | 115
KGY-12N | 13 Nm³/min | 0,2–1,0 MPa | ZG2 | 1700 | 219 | 120
KGY-15N | 17 Nm³/min | 0,2–1,0 MPa | DN65 | 1980 | 219 | 135
KGY-20N | 23 Nm³/min | 0,2–1,0 MPa | DN65 | 1625 | 325 | 155
KGY-25N | 27 Nm³/min | 0,2–1,0 MPa | DN80 | 1765 | 325 | 210
KGY-30N | 34 Nm³/min | 0,2–1,0 MPa | DN80 | 2110 | 325 | 215
KGY-40N | 45 Nm³/min | 0,2–1,0 MPa | DN100 | 2320 | 325 | 236
KGY-50N | 55 Nm³/min | 0,2–1,0 MPa | DN100 | 2050 | 377 | 270
KGY-60N | 65 Nm³/min | 0,2–1,0 MPa | DN125 | 2350 | 377 | 300
KGY-80N | 87 Nm³/min | 0,2–1,0 MPa | DN150 | 2350 | 377 | 315
KGY-100N | 110 Nm³/min | 0,2–1,0 MPa | DN150 | 2420 | 426 | 360
KGY-120N | 130 Nm³/min | 0,2–1,0 MPa | DN150 | 2422 | 426 | 400
KGY-150N | 160 Nm³/min | 0,2–1,0 MPa | DN200 | 2420 | 550 | 410
KGY-200N | 210 Nm³/min | 0,2–1,0 MPa | DN200 | 2334 | 550 | 470
KGY-250N | 260 Nm³/min | 0,2–1,0 MPa | DN250 | 2380 | 550 | 540
KGY-300N | 320 Nm³/min | 0,2–1,0 MPa | DN250 | 2380 | 550 | 550
KGY-350N | 360 Nm³/min | 0,2–1,0 MPa | DN300 | 2500 | 600 | 650
KGY-400N | 410 Nm³/min | 0,2–1,0 MPa | DN300 | 2500 | 600 | 650
KGY-500N | 510 Nm³/min | 0,2–1,0 MPa | DN350 | 2500 | 600 | 750

Características técnicas

• Serie: KGY series
• Medio filtrante: fibra de vidrio ultrafina con separación ciclónica, prefiltración y etapas coalescentes
• Conexiones disponibles: roscadas (ZG) y bridadas (DN) según el modelo
• Diseñado para montaje en la salida de compresores lubricados para proteger equipos y procesos aguas abajo
