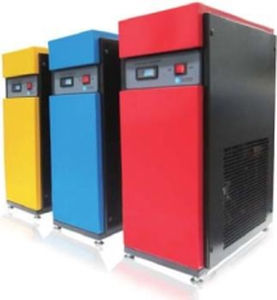

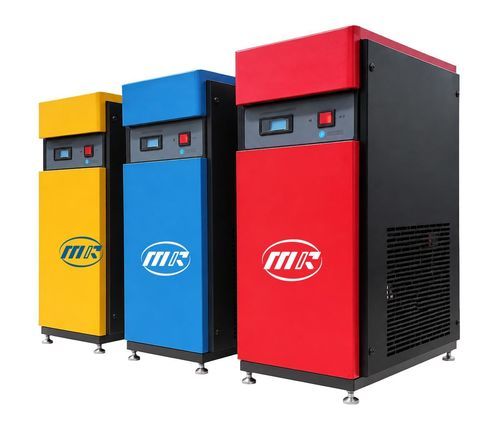

Secador de aire comprimido por refrigeración BD series

de alta eficaciade alta temperaturacompacto

Resumen del producto
Los secadores de aire refrigerado serie BD enfrían el aire comprimido para condensar y eliminar el vapor de agua. La serie incluye dos subseries distintas — BDL y BDH — cuyas especificaciones no se mezclan con las gamas KD.

Funcionamiento y características

• BDL: temperatura máxima de entrada ≤55 °C.
• BDH: temperatura máxima de entrada ≤80 °C.
• Rango de presión de trabajo: 2–16 bar.
• Diseñados para el pretratamiento continuo del aire comprimido dentro de los rangos publicados.

Especificaciones técnicas principales

• Rango de caudal nominal: 0,7–11,5 m³/min.
• Presión de trabajo: 2–16 bar.
• Subseries: BDL (entrada máx ≤55 °C) y BDH (entrada máx ≤80 °C).
• Alimentación estándar: 220 V / 50 Hz.
• Tamaños de conexión: G1/2 a G2 según el modelo.
• Consumo eléctrico: 0,45–2,30 kW según modelo.

Modelos y especificaciones — Subserie BDL

• BDL-5F | 0,7 m³/min | 25 CFM | 2–16 bar | ≤55 °C | 0,45 kW | G1/2 | 220 V/50 Hz | 450 × 250 × 580 mm | 30 kg
• BDL-10F | 1,6 m³/min | 56 CFM | 2–16 bar | ≤55 °C | 0,47 kW | G1 | 220 V/50 Hz | 450 × 250 × 580 mm | 40 kg
• BDL-20F | 2,6 m³/min | 92 CFM | 2–16 bar | ≤55 °C | 0,85 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 45 kg
• BDL-30F | 3,8 m³/min | 134 CFM | 2–16 bar | ≤55 °C | 1,04 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 55 kg
• BDL-50F | 6,0 m³/min | 212 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 70 kg
• BDL-60F | 7,0 m³/min | 247 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 75 kg
• BDL-75F | 8,5 m³/min | 300 CFM | 2–16 bar | ≤55 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 80 kg
• BDL-100F | 11,5 m³/min | 406 CFM | 2–16 bar | ≤55 °C | 2,05 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1200 mm | 95 kg

Modelos y especificaciones — Subserie BDH

• BDH-5F | 0,7 m³/min | 25 CFM | 2–16 bar | ≤80 °C | 0,47 kW | G1/2 | 220 V/50 Hz | 650 × 300 × 775 mm | 35 kg
• BDH-10F | 1,6 m³/min | 56 CFM | 2–16 bar | ≤80 °C | 0,53 kW | G1 | 220 V/50 Hz | 650 × 300 × 775 mm | 45 kg
• BDH-20F | 2,6 m³/min | 92 CFM | 2–16 bar | ≤80 °C | 0,95 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 50 kg
• BDH-30F | 3,8 m³/min | 134 CFM | 2–16 bar | ≤80 °C | 1,16 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 65 kg
• BDH-50F | 6,0 m³/min | 212 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 80 kg
• BDH-60F | 7,0 m³/min | 247 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 85 kg
• BDH-75F | 8,5 m³/min | 300 CFM | 2–16 bar | ≤80 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 90 kg
• BDH-100F | 11,5 m³/min | 406 CFM | 2–16 bar | ≤80 °C | 2,30 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1150 mm | 110 kg

Aplicaciones
Para el pretratamiento del aire comprimido dentro de los rangos publicados de caudal, presión y temperatura de entrada; adecuado para sistemas industriales de aire comprimido que requieran control del punto de rocío y eliminación de condensados antes de los equipos aguas abajo.

Características técnicas / Especificaciones

• Rango de caudal nominal: 0,7–11,5 m³/min.
• Rango de presión de trabajo: 2–16 bar.
• Subseries: BDL (temp. entrada máx ≤55 °C) y BDH (temp. entrada máx ≤80 °C).
• Alimentación estándar: 220 V / 50 Hz.
• Tamaños de conexión: G1/2 a G2 según modelo.
• Consumo eléctrico: 0,45–2,30 kW (según modelo).
