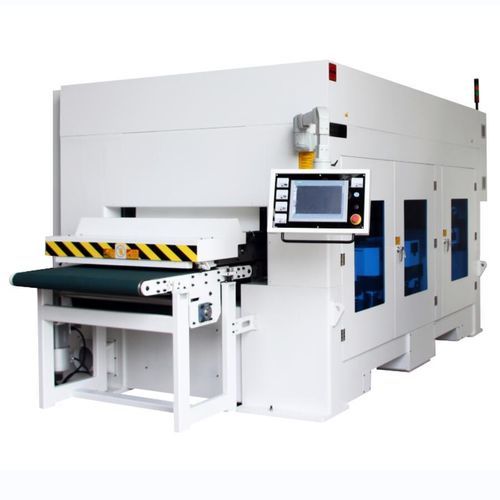

Rectificadora plana SG series

para chapa metálicade piezas para procesarcon mesa fija

Resumen del producto
Diseñado para eliminar los residuos de escoria de piezas cortadas por plasma y oxicorte, proporcionando a la vez superficies superior e inferior limpias y cantos redondeados y lisos. Adecuado como solución de rectificado doble cara para piezas grandes, medianas y pequeñas en líneas de producción inteligentes. El mecanismo de rectificado principal utiliza la patente 祥生 de “máquina y método de desbarbado y chamferizado de una circunferencia y dos rectificados” y está equipado con cartuchos abrasivos de pasador de acero elástico y cartuchos de lámina abrasiva elástica que actúan sobre los cantos y bordes de orificios para un rectificado automático eficiente y limpio, reduciendo significativamente el trabajo manual y el coste de consumibles. El sistema es apto para procesos de alta carga y alto volumen, especialmente para la eliminación de escoria tras corte por plasma u oxicorte. El equipo admite control por ordenador maestro con interfaces abiertas para integración en el sistema de control centralizado de líneas inteligentes.

Modelos
SG1030-3TB+B / SG2400-3TB+B

SG1030-3TB+B — para piezas pequeñas en terminales de clasificación inteligentes: características

• Bastidor soldado de alta rigidez con acabado arenado.
• Sistema de transporte con diseño único; mesa magnética escalonada para adsorción frontal y posterior.
• Las piezas pequeñas pueden procesarse por las dos caras sin volteo.
• Procesamiento por paso en serie con apertura fija del equipo para una operación sencilla y eficiente.
• Componentes de rotación de alta velocidad con rodamientos importados.
• Diseño modular de bloques abrasivos y proceso de fabricación.
• Dispositivo de recogida de escoria y sistema de extracción de polvo para un entorno de trabajo limpio.
• Consumibles comunes: cartuchos abrasivos de pasador de acero elástico / cartuchos de lámina abrasiva elástica.
• Modelo opcional disponible con 1300 mm de ancho.

SG1030-3TB+B — especificaciones
Ancho de trabajo: 1000 mm
Espesor recomendado: 3–80 mm
Velocidad de alimentación: 1–5 m/min
Peso: 10000 KGS

SG2400-3TB+B — para piezas grandes en terminales de clasificación inteligentes: características

• Bastidor soldado de alta rigidez con acabado arenado.
• Procesamiento por paso en serie con apertura fija del equipo para una operación sencilla y eficiente.
• Sistema de transporte de rodillos con sujeción de servicio pesado.
• Componentes de rotación de alta velocidad con rodamientos importados.
• Diseño modular de bloques abrasivos y proceso de fabricación.
• Dispositivo de recogida de escoria y sistema de extracción de polvo para un entorno de trabajo limpio.
• Consumibles comunes: cartuchos abrasivos de pasador de acero elástico / cartuchos de lámina abrasiva elástica.
• Modelos opcionales disponibles con anchos superiores a 2400 mm.

SG2400-3TB+B — especificaciones
Ancho de trabajo: 2400 mm
Espesor recomendado: 3–80 mm
Velocidad de alimentación: 1–5 m/min
Peso: 13000 KGS

Características adicionales

• El mecanismo de rectificado principal es una estructura patentada por 祥生 que rectifica automáticamente cantos y bordes de orificios para reducir mano de obra y consumo de consumibles.
• El equipo admite control por ordenador maestro con interfaces abiertas para una integración sencilla en el sistema de control centralizado de líneas inteligentes.

Características / Especificaciones técnicas

• Procesos aplicables: eliminación de escoria y redondeo de bordes para cortes por plasma y oxicorte.
• Consumibles comunes: cartuchos abrasivos de pasador de acero elástico, cartuchos de lámina abrasiva elástica.
• Control: control por ordenador maestro, interfaces abiertas, compatible con integración en líneas de producción inteligentes.
• Rango de espesor típico: 3–80 mm.
• Velocidad de alimentación típica: 1–5 m/min.
• Ejemplos de anchos de trabajo: SG1030-3TB+B — 1000 mm; SG2400-3TB+B — 2400 mm (modelos más anchos opcionales).
• Ejemplos de pesos de máquina: SG1030-3TB+B — 10000 KGS; SG2400-3TB+B — 13000 KGS.
