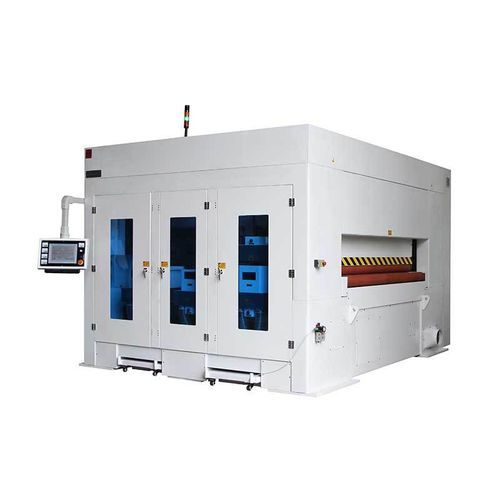

Desbarbadora de banda SG1030-3TB+B

con cepillo rodillobanda abrasivade martillos

Aplicaciones
Tras el corte, las piezas se clasifican por tamaño y categoría y se dirigen a las máquinas de desescoriado dedicadas. El SG1030-3TB+B está orientado a piezas pequeñas; las piezas grandes se procesan en máquinas de mayor anchura. Las piezas cargadas de forma aleatoria (manual o automáticamente) se desplazan por un transportador donde brazos robóticos guiados visualmente las clasifican y las distribuyen a transportadores secundarios que alimentan las máquinas. La línea incluye una estación de correas transversales tipo carrusel patentada con proceso "una correa, dos pasadas". Cada máquina (anchos de trabajo 1000 mm y 2400 mm) tiene la misma configuración de estación: tres estaciones de correas transversales superior e inferior que permiten procesar simultáneamente ambas caras. Las dos primeras correas montan numerosos bloques de clavijas de aleación metálica de alta dureza para golpear y cincelar las escorias; la tercera correa monta bloques abrasivos de lija densa y láminas Scotch-Brite para limpiar y redondear bordes y orificios eliminando aristas cortantes.

Resumen de características

• Armazón principal robusto soldado: granallado y pintado con recubrimiento en polvo
• Diseño de transportador seccional para procesamiento doble cara
• Tipo de alimentación: paso a través, procesamiento por lotes
• Rodillos esenciales equilibrados; rodamientos clasificados para alta velocidad
• Configuración de estaciones flexible; varios tipos de consumibles disponibles
• Extracción de polvo integrada para minimizar la exposición al polvo metálico
• Consumibles comunes: bloques de clavijas y bloques abrasivos
• Anchos de trabajo configurables: 1000 mm (estándar), 1300 mm y 1600 mm opcionales

Configuración opcional
Cabezal de banda abrasiva triangular estrecha opcional específicamente para piezas cortadas por láser de alta potencia con escorias duras y fundidas.

Ficha técnica
Anchura de trabajo máxima: 1000 mm
Rango de espesor de trabajo: 3–80 mm
Velocidad del transportador: 1–5 m/min
Peso: 10000 kg

Especificaciones técnicas

• Modelo: SG1030-3TB+B
• Anchura de trabajo máxima: 1000 mm
• Rango de espesor: 3–80 mm
• Velocidad del transportador: 1–5 m/min
• Peso: 10000 kg
• Configuración de estaciones: 3 estaciones de correas transversales superior e inferior (dos con bloques de clavijas de aleación metálica; tercera con bloques abrasivos)
• Modo de procesamiento: procesamiento simultáneo por ambas caras; paso a través para lotes
• Chasis: construcción pesada soldada, granallada y con recubrimiento en polvo
• Consumibles: bloques de clavijas, bloques abrasivos; cabezal de banda abrasiva triangular estrecha opcional para escoria laser pesada
• Anchos disponibles: 1000 mm estándar; 1300 mm y 1600 mm opcionales
