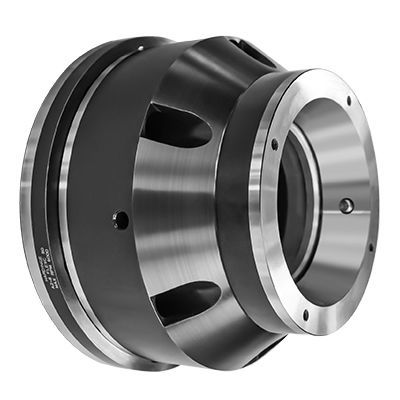

Portapinzas con pinza de resorte FlexC® 80

para mecanizadode precisiónde cambio rápido

Descripción
El sistema de pinzas Hardinge FlexC® Style A consta de un conjunto montado en husillo. Las cabezas de pinza vulcanizadas y las llaves se venden por separado. El sistema Dead-Length® Style A puede utilizarse como paso de barra o con un tope de trabajo para sujeción en mandril. Las cabezas de sujeción están formadas por segmentos de acero endurecido unidos por vulcanización, proporcionando sujeción paralela, mínima deformación de la pieza y cambio rápido. Cuando se usa como sistema dead-length, el tope se inserta en el adaptador; puede retirarse si no se requiere control de longitud de pieza.

Funcionamiento
El FlexC® Style A de Hardinge es un sistema pull-back: la pinza atrae la pieza contra un tope fijo para controlar la longitud de la pieza, garantizando un agarre muy estable y mejorando la vida útil de la herramienta gracias a la rigidez del conjunto de sujeción. Es posible realizar agarres cortos mecanizando un tope específico a la longitud deseada. El tope es extraíble para trabajo en barra. Rango de agarre +/- 0.020 in, precisión hasta 0.0004 in.

Características / Especificaciones técnicas

• Tipo de husillo: A2-6
• Longitud del nariz (in): 1.000 in
• Longitud total del mandril (in): 5.174 in
• Diámetro total del mandril (in): 5.174 in
• Diámetro de la nariz (in): 5.75 in
• Tipo: FlexC®
• Capacidad de husillo: 80 mm
• Estilo de accionamiento: Estilo A, pull-back con tope extraíble
• Tope Dead-Length®: Sí
• TIR (inch): 0.0002 in
• Rango de agarre (+/- inch): 0.02 in
• Longitud total del mandril (mm): 131.4 mm
• Longitud de la nariz (mm): 25.4 mm
• Diámetro de la nariz (mm): 146.1 mm
• Diámetro total del mandril (mm): 131.4 mm
• Peso del artículo: 39.6 lbs
