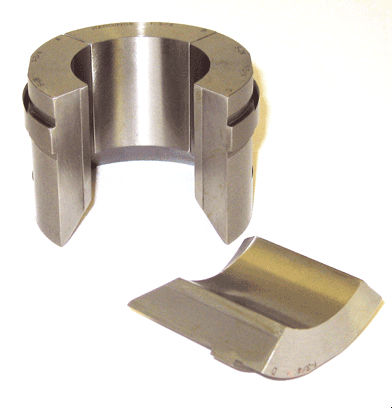

Tampón roscado S30

Resumen
Las pinzas maestras tipo S y sus patines S30 eliminan los problemas habituales de las pinzas maestras durante la carga de barras y el mecanizado. El hombro resistente del patín se apoya contra la parte frontal de la ranura en la pinza maestra al cargar barras, y el hombro posterior soporta las fuerzas de trabajo durante el mecanizado. El diseño S30 no requiere tornillos pasantes en el diámetro exterior del patín ni orificios en el ángulo de cabeza de la pinza.

Funcionamiento y ventajas

• Superficie de apoyo máxima entre el husillo y el ángulo de la cabeza. La ausencia de orificios o ranuras en el ángulo de la cabeza evita el desgaste desigual del husillo por uso continuado y previene daños en los orificios roscados del collet.
• Facilidad de uso. Los patines son intercambiables sin retirar la pinza maestra del husillo, facilitando el cambio de tamaño de barra. Las abrazaderas independientes se deslizan con facilidad para su extracción.
• Instalación segura del patín. Un sistema de anclaje en cola de milano mantiene los patines cautivos durante la alimentación de barras, transfiriendo el empuje a la cara del patín en lugar de a la abrazadera. El conjunto de sujeción no soporta carga en uso normal, evitando el desplazamiento del patín.

Especificaciones técnicas

• Capacidad redonda (mín): 1/8 in (3.17 mm)
• Capacidad redonda (máx): 3 in (76.20 mm)
• Capacidad hexagonal (mín): 1/4 in (6.35 mm)
• Capacidad hexagonal (máx): 2 9/16 in (60.32 mm)
• Forma del orificio de pedido: Redondo
• Estilo: S30
• Material: Acero
• Segmentos: 4
