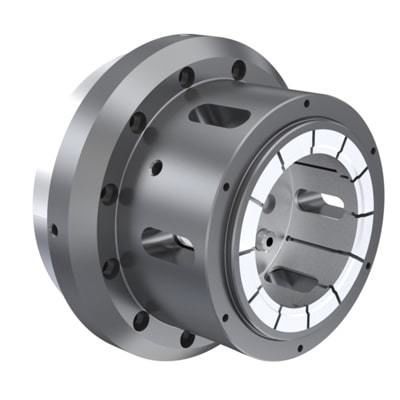

Portapinzas de rectificado

para aplicaciones de torneadopara torneado internoranurado

Descripción del producto La línea de mandriles portapinzas Rim-Lok ofrece una solución rápida, flexible y rentable para la sujeción de piezas. Diseñados para operaciones de segundo y último torneado, los Rim-Lok funcionan en estilo de accionamiento por retracción (pull-back) y se ajustan a la mayoría de tornos CNC estándar; pueden activarse mediante el cilindro principal de la máquina. Fabricados por Forkardt con una selección de materiales y tratamiento térmico propietarios, estos mandriles proporcionan mayor vida útil, reducción de tiempos de cambio y sujeción consistente de las piezas. Las pinzas Forkardt ofrecen repetibilidad de 0,0005" TIR (0,013 mm) o mejor, asegurando una sujeción estable durante el mecanizado.

Ventajas

• Aceleración más rápida hasta la velocidad de trabajo, reduciendo los tiempos de ciclo
• Menor efecto de la fuerza centrífuga para una sujeción más constante a distintas velocidades
• Mayor cobertura de agarre que reduce el riesgo de deformación en tubos y piezas de paredes finas
• Menos vibraciones
• Tiempo de puesta a punto más corto
• Mejor precisión de mecanizado
• Diseño sellado para resistencia a la contaminación
• Compatibilidad con alta velocidad y alta fuerza de agarre
• Accionamiento por retracción para ubicación lateral precisa
• Ubicación axial fija
• Diseño modular que permite intercambiabilidad

Características técnicas

• Disponible en variantes ID Grip y OD Grip
• Construcción sellada
• Capacidad de altas RPM
• Alta fuerza de agarre
• Repetibilidad dentro de 0,013 mm (0,0005")
• Adecuado para sistemas de carga automática
• Accionamiento por retracción para ubicación lateral
• Ubicación axial fija
• Accionado por barra de tiro o tubo
• Fácilmente modificable para aplicaciones especiales
• Diseño modular que permite intercambiabilidad
• Varias opciones de montaje para máquinas

Aplicaciones

• Aplicaciones con fuerzas de corte laterales aumentadas
• Torneado pesado o ranurado en el diámetro exterior
• Operaciones de desbaste
• Rectificado
• Centros de mecanizado estacionarios
• Cárteres de diferencial automotriz
• Uniones de componentes automotrices (CG join)
• Componentes de rotor aeronáutico
• Operaciones de torneado vertical

Especificaciones técnicas

• Nombre comercial: Rim-Lok ID Grip Collet System
• Tipos de agarre: variantes ID Grip y OD Grip
• Accionamiento: accionamiento por retracción para ubicación lateral; accionionado por barra de tiro/tubo; compatible con el cilindro principal de la máquina
• Ubicación: ubicación axial fija
• Diseño: sellado y modular, permitiendo intercambiabilidad y múltiples montajes de máquina
• Rendimiento: capacidad de altas RPM y alta fuerza de agarre; efecto centrífugo reducido sobre el apriete
• Repetibilidad: dentro de 0,013 mm (0,0005") o mejor
• Adecuado para: sistemas de carga automática; fácilmente modificable para aplicaciones especiales
• Construcción: selección de materiales y tratamiento térmico propietarios para mayor vida útil y reducción de tiempo de inactividad
• Factor de forma: diseño ligero y compacto para adaptarse a la mayoría de tornos CNC estándar
