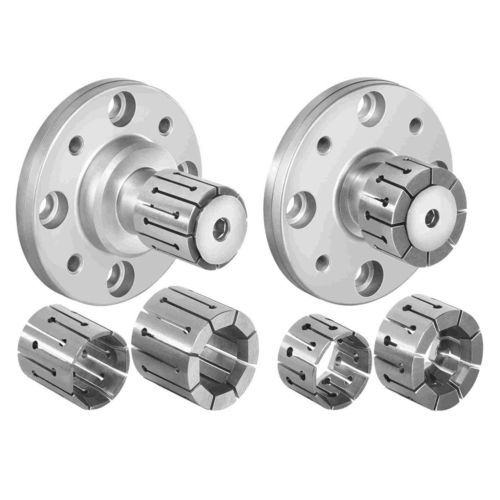

Pinza de sujeción neumática Tork-Lok ID

Resumen
El sistema de pinzas ID Tork-Lok es una solución de sujeción versátil diseñada para reemplazar collets estándar o mandriles de 3 mordazas con el fin de mejorar la productividad, la velocidad de configuración y de cambio, y la precisión, proporcionando a la vez un amplio rango de agarre interior para variaciones de pieza.

Diseño e información general
El diseño del árbol Tork-Lok ofrece una plataforma de sujeción flexible. Las caras rectificadas de precisión en collets y árboles mejoran la precisión a largo plazo y la transmisión de par. Los componentes son estandarizados para permitir la intercambiabilidad y múltiples configuraciones. El árbol localiza agujeros rectos o cónicos en el verdadero centro. El sistema está disponible en diseños de árbol English (pulgadas) y Métrico. El árbol métrico incluye un patrón de montaje de tres orificios, tolerancias más estrictas para tamaño y paralelismo, una cara rectificada de precisión para mejorar el centrado y disposiciones en la brida para detección por aire. Ambos tipos de árbol aceptan los mismos collets. Las fijaciones opcionales incluyen una fijación de bloqueo manual para un coste inicial reducido y mantenimiento mínimo, o un cilindro neumático montable en plano y accionado por una válvula de aire.

Ventajas

• Rango de agarre flexible para adaptarse a variaciones de pieza
• Disponible en diseños de árbol métricos y English (pulgadas)
• Componentes estandarizados permiten intercambiabilidad y múltiples combinaciones
• Opción de sistema autónomo con cilindro neumático o fijación de bloqueo manual
• Caras rectificadas que mejoran la precisión de centrado y la transmisión de par
• El árbol localiza agujeros rectos o cónicos en el verdadero centro
• El árbol métrico ofrece patrón de montaje mejorado y tolerancias más estrictas

Características técnicas

• Caras rectificadas de precisión en collets y árboles para mejorar la precisión a largo plazo y la transmisión de par
• Componentes estandarizados e intercambiables para combinaciones flexibles de collets, árboles y fijaciones
• El árbol localiza agujeros rectos o cónicos en el verdadero centro
• Árbol métrico: patrón de tres orificios, tolerancias más estrictas para tamaño y paralelismo, cara rectificada, disposiciones de brida para detección por aire
• Fijación de bloqueo manual opcional o accionamiento por cilindro neumático

Aplicaciones

• Carcasas de diferenciales de automóviles
• Discos/rotore de freno automotrices
• Articulaciones de rótula
• Pistones
• Tambores de freno delanteros
• Blancos de engranajes
• Carteres de bombas
• Placas de compresión

Sistemas Tork-Lok ID disponibles

• Tork-Lok ID LS — serie Long, árbol montura English
• Tork-Lok ID SS — serie Short, árbol montura English

Especificaciones técnicas

• Familia de producto: Tork-Lok ID Grip Collet System
• Diseños de árbol: English (pulgadas) y Métrico
• Mejoras del árbol métrico: patrón de montaje de tres orificios, tolerancias más estrictas para tamaño y paralelismo, cara rectificada de precisión, disposiciones de brida para detección por aire
• Series: Long (LS) y Short (SS)
• Opciones de fijación: fijación de bloqueo manual o accionamiento por cilindro neumático
• Método de sujeción: agarre por diámetro interno (ID)
• Capacidad de posicionamiento: agujeros rectos o cónicos en el verdadero centro
• Intercambiabilidad de componentes: componentes estandarizados permiten diversas combinaciones
• Mantenimiento: la fijación manual ofrece bajo mantenimiento; opción neumática disponible para accionamiento automatizado
