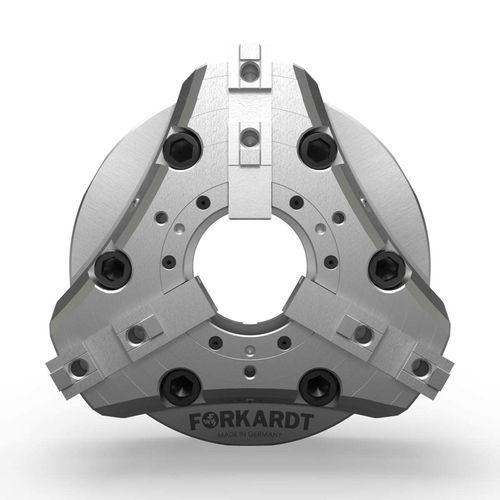

Mandril de torno automático FNC+

3 mordazascon centro huecoautocentrante

Descripción general del producto
El FNC+ es un mandril de potencia de 3 mordazas tipo cuña con sistema de mordazas de cambio rápido de serie. Está diseñado para permitir mayores revoluciones de husillo, recorridos de mordaza más rápidos, menor peso del cuerpo del mandril y mayor rigidez. Admite herramientas superiores de norma europea y ofrece un amplio rango de sujeción para variaciones de piezas. Fabricado en material de alta calidad con cuerpo monobloque nitrurado y producido conforme a ISO 9001:2000.

Mejoras clave / nuevas características

• Opciones de dentado de la mordaza base recto o inclinado (la base recta acepta muchas mordazas base de la competencia; la base inclinada acepta mordazas base legacy Forkardt FNC).
• Agujero ampliado para cumplir o exceder los orificios comunes de las máquinas y maximizar la capacidad de alimentación de barra.
• Seis pernos de montaje (en lugar de tres) para incrementar la rigidez de fijación al husillo.

Funcionamiento y puntos destacados de diseño
La acción patentada de gancho de cuña trapezoidal transmite de manera eficiente altas fuerzas de sujeción manteniendo la precisión a altas velocidades. La reducción del peso del cuerpo y la menor altura total permiten mayores RPMs admitidas y un mayor espacio útil de trabajo. El recorrido más corto del actuador central proporciona tiempos de desplazamiento de mordazas más rápidos en comparación con la mayoría de otros mandriles de mordazas de cambio rápido. Están disponibles múltiples adaptadores de montaje para garantizar la compatibilidad con husillos de máquina comunes.

Ventajas

• Cambio de mordazas muy rápido (unos segundos) para mejorar la eficiencia de producción.
• Amplia gama de accesorios de montaje para adaptarse a muchos husillos de máquina.
• Cuerpo monobloque nitrurado para alta rigidez y larga vida útil.
• Buena concentricidad mantenida y alta repetibilidad.
• Fuerzas de sujeción muy altas gracias al accionamiento robusto de gancho de cuña trapezoidal.

Características técnicas

• Perfil revisado de la mordaza base para aceptar mordazas de base de marcas competitivas.
• Diseño más compacto y menor masa del mandril para mayor capacidad de RPM y longitudes de pieza utilizables mayores.
• Dispositivo de seguridad de pistón para montaje vertical seguro en el husillo y desbloqueo/ajuste controlado de las mordazas.
• Disponibilidad estándar con mordazas de base con diente inclinado o recto; el modelo de diente recto es compatible con mordazas competitivas.
• Montaje en husillo de seis pernos para mayor rigidez.

Aplicaciones

• Producción de lotes medianos y pequeños que requieren cambios rápidos de mordazas y mayores velocidades de husillo.

Documentación
Las instrucciones de funcionamiento y un folleto del producto están disponibles para el FNC+ (ver documentación del producto).

Especificaciones técnicas

• Familia de modelos: mandril de potencia 3 mordazas tipo cuña FNC+.
• Dentado de mordaza base: recto o inclinado (el recto acepta muchas mordazas base de la competencia).
• Agujero: paso aumentado para mejorar la capacidad de alimentación de barra.
• Montaje: adaptadores múltiples disponibles; montaje en husillo de 6 pernos para mayor rigidez.
• Cuerpo: monobloque nitrurado en material de alta gama para rigidez y longevidad.
• Accionamiento: perfil patentado de gancho de cuña trapezoidal para alta fuerza de sujeción y eficiencia.
• Cambio de mordazas: sistema de mordazas de cambio rápido estándar; carrera reducida del actuador para desplazamientos de mordazas más rápidos.
• Seguridad: dispositivo de seguridad de pistón para montaje vertical seguro y desbloqueo controlado de las mordazas.
• Normas/calidad: fabricado conforme a ISO 9001:2000.
• Uso típico: producción en lotes medios y pequeños; mayores RPM permitidas gracias a la reducción de masa del mandril.
