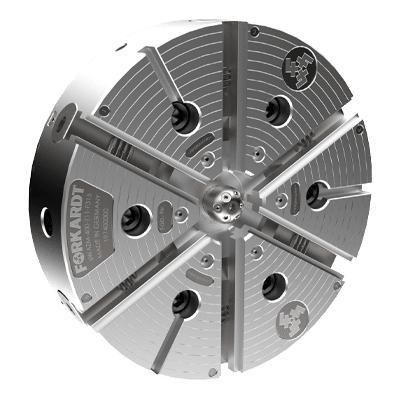

Mandril de sujeción de piezas para la mecánica de precisión 6 WAZMF

para aplicaciones de torneadopara torneado internopara torneado externo

Descripción general
Mandril igualador de 6 mordazas accionado por palanca modelo 6 WAZMF diseñado para sujetar piezas cilíndricas de pared fina y delicadas con mínima deformación. Las mordazas adyacentes están conectadas para ofrecer acción igualadora; el sistema de cambio rápido de mordazas FNC reduce el tiempo de puesta a punto en series pequeñas y medianas.

Ventajas

• Ausencia de agujero pasante que evita la entrada de virutas en el mandril.
• Guías de mordazas y componentes internos en acero aleado endurecido para mayor vida útil.
• Mordazas base finamente dentadas para ajuste sencillo y cambio rápido.
• Gran carrera de mordazas para sujetar por encima de proyecciones y envolventes esféricas.

Características técnicas

• 12 puntos de fuerza igualada.
• Sistema de cambio de mordazas FNC de un solo tornillo.
• Accionamiento por palanca que incrementa la sensibilidad del mandril.
• Capacidad de sujeción interna y externa.
• Capacidad de sujeción diferencial para diámetros variables.

Aplicaciones

• Piezas de pared fina
• Piezas con requisitos de circularidad
• Piezas con requisitos de planitud
• Tornenado a alta velocidad
• Tambores de freno
• Rotores
• Impulsores
• Tapas y carcazas

Especificaciones técnicas

• Tipo de producto: Mandril igualador de 6 mordazas accionado por palanca
• Puntos de igualación: 12
• Sistema de cambio de mordazas: Cambio rápido FNC de un solo tornillo
• Accionamiento: Accionamiento por palanca para mayor sensibilidad
• Modos de sujeción: Sujeción interna, externa y diferencial
• Materiales: Guías de mordazas y componentes internos en acero aleado endurecido
• Notas de diseño: Sin agujero pasante; mordazas base finamente dentadas; gran carrera para envolventes complejas
