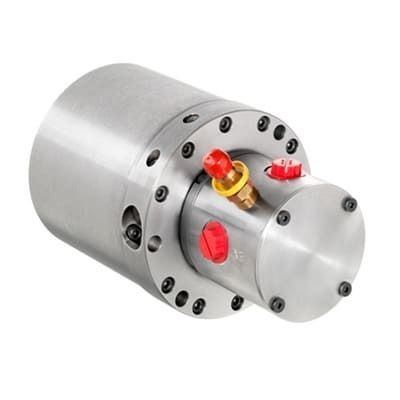

Cilindro hidráulico HRC

rotativocon varilla de pasode pistón

Descripción del producto
El cilindro hidráulico rotativo HRC se basa en el diseño Logansport y está destinado a aplicaciones estándar de sujeción y configuraciones de husillo/mandril. Las unidades pueden modificarse para adaptarse a aplicaciones específicas o diseñarse totalmente a medida bajo petición. El cilindro ofrece múltiples disposiciones de pistón y opciones de puertos/funciones para integrar refrigerante, aire o sistemas de detección.

Ventajas

• Diseño de entrada sencillo, configurable como fijo o alternante
• Flujo hidráulico constante
• Presión máxima de trabajo: 80 bar
• Capacidad de rotación hasta 8000 RPM
• Bloqueo incorporado de serie que mantiene la presión y la sujeción del mandril en caso de pérdida de energía
• Juntas Viton que retienen el fluido hidráulico o el aire comprimido y permiten el movimiento y soporte interno
• Configuraciones de pistón: simple, tándem, pasante (centro abierto), dúplex

Características técnicas

• Tercer puerto – puerto adicional opcional en el conjunto de entrada para permitir el acceso de refrigerante o aire a través del vástago del pistón
• Acción rápida – opciones de mayor caudal que reducen el tiempo del ciclo de carrera; son posibles ciclos de menos de un segundo en una carrera de 2"
• Varilla de disparo tubular hueca giratoria – opción que permite el paso de aire, refrigerante o aceite a través del cilindro cuando se combina con una unión rotatoria; la varilla se puede acoplar para sistemas de detección de carrera por proximidad
• Función de presión variable – puerto piloto Hi‑Lo que permite cambios de fuerza de sujeción en tiempo real durante el ciclo de corte para reducir la deformación de la pieza y mejorar el control de redondez

Aplicaciones

• Apto para aplicaciones horizontales, verticales o invertidas en sujeción y montaje de husillo/mandril

Especificaciones técnicas

• Origen de diseño: cilindro hidráulico rotativo basado en Logansport
• Presión máxima de servicio: 80 bar
• Velocidad máxima de rotación: hasta 8000 RPM
• Tipo de juntas: Viton
• Configuraciones de pistón: simple, tándem, pasante (centro abierto), dúplex
• Tercer puerto opcional para refrigerante/aire a través del vástago del pistón
• Varilla tubular hueca rotativa opcional para paso de medios con unión rotatoria
• Diseño de acción rápida disponible para ciclos cortos / alto caudal (menos de 1 s en 2" de carrera)
• Capacidad de presión variable (Hi‑Lo) para ajustes de sujeción en tiempo real
