- Reductor armónico
- Harmonic Drive LLC

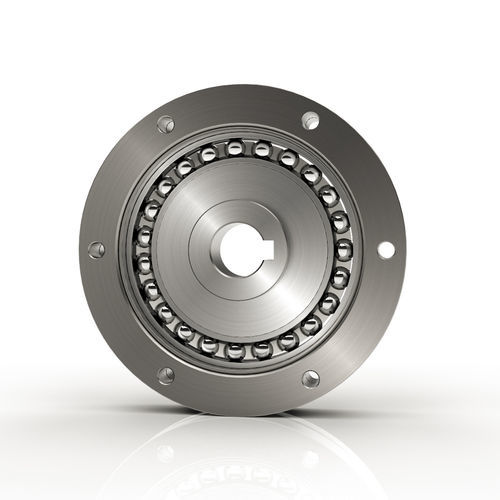

Reductor armónico FB-2coaxialcon árbol macizo1 - 5 Nm
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- armónico
- Orientación de los ejes
- coaxial
- Tipo de eje
- con árbol macizo
- Par
- 1 - 5 Nm, 10 - 20 Nm, 20 - 50 Nm, 5 - 10 Nm, 50 - 100 Nm, 100 - 200 Nm, 200 - 500 Nm, 500 - 1000 Nm
- Aplicaciones
- para automatismo, para aplicaciones médicas, de eje
- Otras características
- compacto, para la robótica, de transmisión mecánica
- Velocidad de rotación
1.700 rpm, 2.000 rpm, 2.300 rpm, 2.500 rpm
(10.681,42 rad.min-1, 12.566,37 rad.min-1, 14.451,33 rad.min-1, 15.707,96 rad.min-1)- Relación de reducción
Máx.: 160 unit
Mín.: 50 unit
Descripción
Ofrece al diseñador transmisiones de potencia mecánicas en línea de alta relación en configuraciones extremadamente compactas. Los conjuntos de componentes Pancake son más fáciles de utilizar que los engranajes convencionales. Todo lo que se necesita es un soporte de rodamiento adecuado para el eje de entrada y de salida, y un medio para fijar el estriado circular contra la rotación.
Tipo de forma plana
Alta precisión de posicionamiento y rotación
Anchura axial reducida
Fácilmente adaptable al montaje suministrado por el cliente
Cómo funciona
El conjunto de componentes FB consta de cuatro elementos:
Generador de ondas, un conjunto de cojinetes elípticos
Flexspline, un anillo no rígido con dientes externos
Circular Spline, engranaje interno rígido
Spline dinámico, engranaje interno rígido
---
